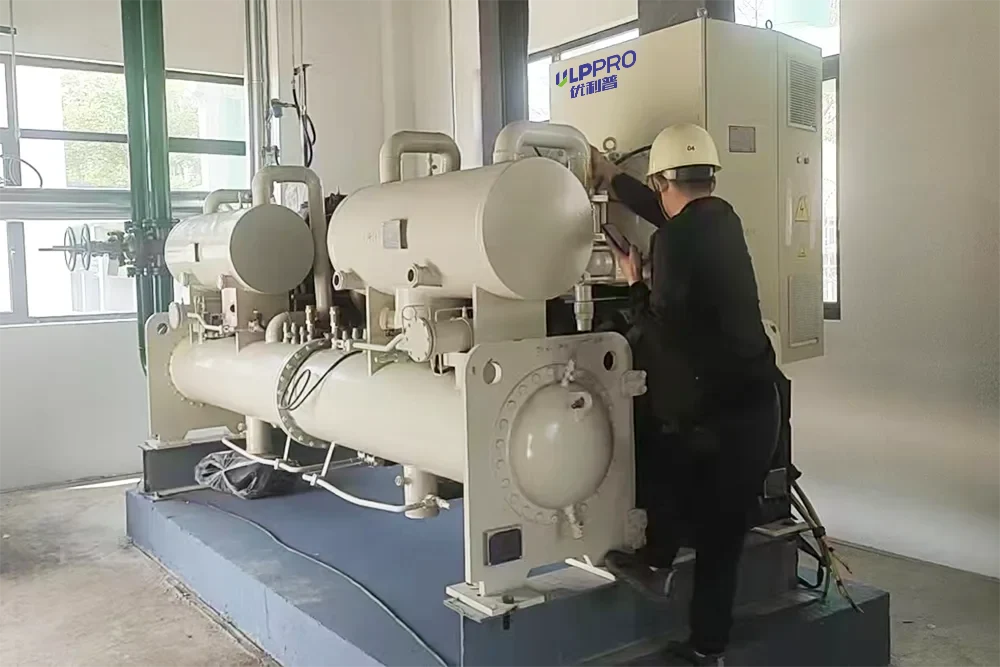

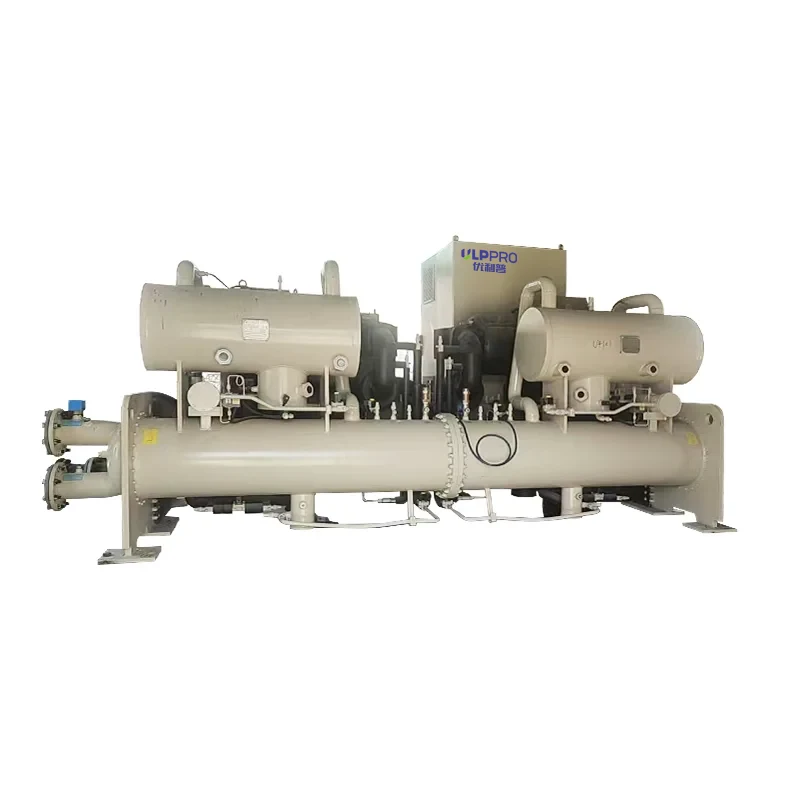

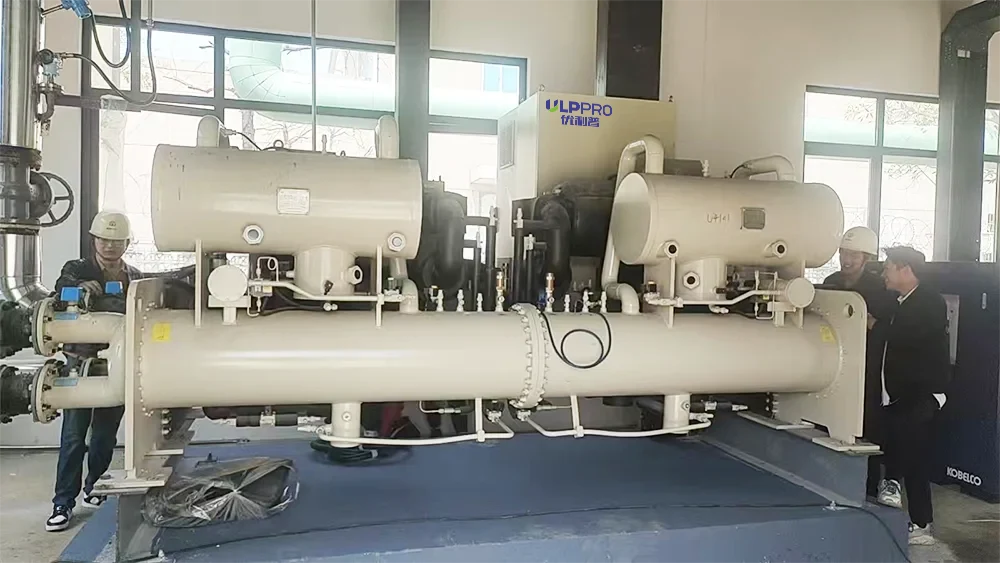

Resfriador de parafuso de baixa temperatura

Com base na tecnologia central da Hanbell, a Yuzhen lançou este resfriador de parafuso de baixa temperatura fabricado na China. Ele não apenas mantém alta eficiência em temperaturas extremamente baixas, mas também resolve os problemas de difícil manutenção e alto consumo de energia das unidades tradicionais por meio de “controle inteligente integrado” e “tecnologia de aceleração sem peças móveis”.

Enviar consulta

Descrição do produto

Vantagem central 1: Precisão de controle de temperatura para ±0,3℃

O resfriador de parafuso de baixa temperatura da Yuzhen é equipado com um "controlador de microcomputador" de alto desempenho.

Resposta extremamente rápida: A velocidade de cálculo atinge microssegundos (0,25ms) e pode detectar imediatamente qualquer alteração na temperatura da água de saída.

Estável: Com função avançada de controle PID, a máquina pode ajustar automaticamente de acordo com a carga, mantendo a flutuação da temperatura da água dentro de ± 0,3 ℃.

A operação é tão simples quanto usar um telefone celular: ele vem com uma tela sensível ao toque de alta definição, o status operacional é claro à primeira vista e até mesmo os novatos podem concluir as configurações clicando na tela.

Vantagem Principal 2: Múltiplas Camadas de Proteção

Ao comprar um resfriador parafuso de baixa temperatura, a estabilidade é fundamental.

30 proteções abrangentes: Seja superaquecimento do compressor, tensão instável ou proteção anticongelante, a unidade considerou tudo.

Autoverificação e lembretes: A máquina realizará uma “autoverificação” antes de iniciar e até lembrará automaticamente quando o condensador precisar de limpeza.

Monitoramento em nuvem: Uma interface Modbus-RTU é reservada para integração perfeita com sistemas prediais. Ele pode não apenas gerenciar o compressor, mas também conectar-se a bombas de água e ventiladores, duplicando a eficiência do gerenciamento.

Vantagem Central 3: Tecnologia Hardcore de Economia de Energia

Yuzhen adota uma série de projetos estruturais líderes do setor, aumentando diretamente a relação custo-benefício:

Compressor de parafuso duplo semi-hermético: O motor e o compressor são integrados, resultando em eficiência de transmissão extremamente alta e resolvendo completamente o problema de vazamento de óleo. Possui baixa vibração, baixo ruído e é muito durável.

Evaporador de filme descendente (tipo spray): O refrigerante é pulverizado nos tubos como uma cortina de chuva, resultando em excelente transferência de calor. Mais importante ainda, requer menos refrigerante, o que é ecológico e económico.

Condensador de alta eficiência: O design exclusivo da placa guia pode reduzir a temperatura de condensação em cerca de 1 ℃. Isto pode parecer insignificante, mas a electricidade poupada durante a operação a longo prazo é substancial. Core Advantage 4: Estrangulamento de "placa de orifício" sem desgaste

Este é também o segredo da elevada fiabilidade da unidade.

Muitos chillers possuem válvulas de estrangulamento que são propensas a falhas, mas usamos uma placa de orifício fixa. Não possui partes móveis e depende inteiramente do equilíbrio físico dinâmico para regular a vazão.

Livre de manutenção: Como não há desgaste mecânico, é praticamente livre de manutenção e a regulação é livre de atrasos; o fluxo de refrigerante é controlado com precisão, seja em plena carga ou em carga parcial.

Desempenho e especificações do produto

Tabela de parâmetros de desempenho para unidade de resfriamento de parafuso de baixa temperatura (unidade única / -5 ℃ / R22)

EMCS-		A040ALYT	A200ALYT	A500ALYT	A450AHDT	A500AHDT
Capacidade de refrigeração	kW	91	440	1134	978	1134
Potência de entrada	Kw	27	117	287	248	287
Eficiência em carga total COP	kW/kW	3.37	3.76	3.95	3.94	3.95
Modelo de compressor		RC2-140BF	RC2-620BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo casco-tubo
Taxa de fluxo de água	m3/h	20	96	244	211	244
Queda de pressão da água	kPa	17	46	75	64	75
Interfaces de tubulação de entrada e saída	DN	80	150	200	200	200
Evaporador		Evaporador de filme descendente
Taxa de fluxo de água	m3/h	17	84	217	187	217
Queda de pressão da água	kPa	20	57	82	76	82
Interfaces de tubulação de entrada e saída	DN	80	150	200	200	200
separador de óleo		separador de óleo secundário vertical			separador de óleo primário horizontal
Dimensão
A（L）	milímetros	2400	3050	3750	3750	3750
B（W）	milímetros	1100	1510	2200	2300	2300
C（H）	milímetros	1450	2000	2450	2300	2300
Tamanho da instalação
D	milímetros	1820	2320	2920	2920	2920
E	milímetros	900	1300	1700	1700	1700
Peso de transporte	kg	1800	3400	8500	8000	8500
Peso operacional	kg	1850	3600	8900	8400	8900
Volume de enchimento de refrigerante	kg	55	180	450	400	450

Tabela de parâmetros de desempenho para unidade de resfriamento de parafuso de baixa temperatura (unidade dupla / -5 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacidade de refrigeração	kW	182	2268	1956	2268
Potência de entrada	Kw	54	574	496	574
Eficiência em carga total COP	kW/kW	3.37	3.95	3.94	3.95
Modelo de compressor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo casco-tubo
Taxa de fluxo de água	m3/h	41	489	422	489
Queda de pressão da água	kPa	36	76	96	97
Interfaces de tubulação de entrada e saída	DN	125	300	300	300
Evaporador		Evaporador de filme descendente
Taxa de fluxo de água	m3/h	35	434	374	434
Queda de pressão da água	kPa	37	85	104	105
Interfaces de tubulação de entrada e saída	DN	125	300	300	300
separador de óleo		separador de óleo secundário vertical		separador de óleo primário horizontal
Dimensão
A（L）	milímetros	3400	5800	5750	5750
B（W）	milímetros	1550	2600	2450	2450
C（H）	milímetros	1600	2800	2500	2500
Tamanho da instalação
D	milímetros	2620	3880	4820	4820
E	milímetros	1050	2050	1950	1950
Peso de transporte	kg	2900	14500	14000	14500
Peso operacional	kg	2980	15700	15200	15700
Volume de enchimento de refrigerante	kg	80	850	750	850

Observação:

1) Condições de operação do Chiller Parafuso de Baixa Temperatura

Evaporador: Temperatura da água de entrada 0°C, temperatura da água de saída -5°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) Nível de tensão aplicável: 3φ - 380V - 50Hz;

3) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

4) A pressão lateral da água do evaporador é de 1,0 MPa e a pressão lateral da água do condensador é de 1,0 MPa;

5) Tanto o evaporador quanto o condensador são conectados por flanges;

6) O coeficiente de incrustação do evaporador é projetado em 0,018 m²·℃/kW;

O coeficiente de incrustação do condensador foi projetado em 0,044 m²·℃/kW;

7) A forma, tamanho e peso da unidade podem variar ligeiramente devido a iterações do produto. Consulte o acordo técnico ao fazer um pedido;

8) Os parâmetros acima são baseados no software de desempenho do compressor Hanzhong 5.0.3.35. A capacidade de refrigeração pode variar ligeiramente em diferentes versões. Consulte o acordo técnico ao fazer um pedido.

9) O refrigerante do evaporador no esquema é uma solução de etilenoglicol a 30% por concentração de volume.

Tabela de parâmetros de desempenho para unidade de resfriamento de parafuso de baixa temperatura (unidade única / -10 ℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Capacidade de refrigeração	kW	75	930	802	930
Potência de entrada	Kw	26	276	239	276
Eficiência em carga total COP	kW/kW	2.88	3.37	3.36	3.37
Modelo de compressor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo casco-tubo
Taxa de fluxo de água	m3/h	17	207	179	207
Queda de pressão da água	kPa	14	54	50	54
Interfaces de tubulação de entrada e saída	DN	80	200	200	200
Evaporador		Evaporador de filme descendente
Taxa de fluxo de água	m3/h	15	186	160	186
Queda de pressão da água	kPa	23	76	75	76
Interfaces de tubulação de entrada e saída	DN	80	200	200	200
separador de óleo		separador de óleo secundário vertical		separador de óleo primário horizontal
Dimensão
A（L）	milímetros	2400	3750	3720	3750
B（W）	milímetros	1100	2200	2300	2300
C（H）	milímetros	1450	2450	2300	2300
Tamanho da instalação
D	milímetros	1820	2920	2920	2920
E	milímetros	900	1700	1700	1700
Peso de transporte	kg	1750	8200	7700	8200
Peso operacional	kg	1800	8600	8100	8600
Volume de enchimento de refrigerante	kg	50	400	350	400

Tabela de parâmetros de desempenho para unidade de resfriamento de parafuso de baixa temperatura (unidade dupla / -10 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacidade de refrigeração	kW	150	1860	1604	1860
Potência de entrada	Kw	52	552	478	552
Eficiência em carga total COP	kW/kW	2.88	3.37	3.36	3.37
Modelo de compressor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo casco-tubo
Taxa de fluxo de água	m3/h	35	415	358	415
Queda de pressão da água	kPa	35	73	85	91
Interfaces de tubulação de entrada e saída	DN	100	250	250	250
Evaporador		Evaporador de filme descendente
Taxa de fluxo de água	m3/h	30	372	321	372
Queda de pressão da água	kPa	45	81	96	102
Interfaces de tubulação de entrada e saída	DN	100	250	250	250
separador de óleo		separador de óleo secundário vertical		separador de óleo primário horizontal
Dimensão
A（L）	milímetros	3400	5800	5750	5750
B（W）	milímetros	1550	2550	2450	2450
C（H）	milímetros	1600	2750	2500	2500
Tamanho da instalação
D	milímetros	2620	3880	4820	4820
E	milímetros	1050	1950	1950	1950
Peso de transporte	kg	2800	14000	13500	14000
Peso operacional	kg	2880	15000	14500	15000
Volume de enchimento de refrigerante	kg	70	800	700	800

Observação:

1) Condições operacionais da unidade

Evaporador: Temperatura da água de entrada -5°C, temperatura da água de saída -10°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) Nível de tensão aplicável: 3φ - 380V - 50Hz;

3) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

4) A pressão lateral da água do evaporador é de 1,0 MPa e a pressão lateral da água do condensador é de 1,0 MPa;

5) Tanto o evaporador quanto o condensador são conectados por flanges;

6) O coeficiente de incrustação do evaporador é projetado em 0,018 m²·℃/kW;

O coeficiente de incrustação do condensador foi projetado em 0,044 m²·℃/kW;

7) A forma, tamanho e peso da unidade podem variar ligeiramente devido a iterações do produto. Consulte o acordo técnico ao fazer um pedido;

9) O refrigerante do evaporador no esquema é uma solução de etilenoglicol a 40% por concentração de volume.

Tabela de parâmetros de desempenho para unidade de resfriamento de parafuso de baixa temperatura (unidade única / -15 ℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Capacidade de refrigeração	kW	61	756	652	756
Potência de entrada	Kw	25	266	230	266
Eficiência em carga total COP	kW/kW	2.44	2.84	2.83	2.84
Modelo de compressor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo casco-tubo
Taxa de fluxo de água	m3/h	15	176	152	176
Queda de pressão da água	kPa	15	46	42	46
Interfaces de tubulação de entrada e saída	DN	65	200	200	200
Evaporador		Evaporador de filme descendente
Taxa de fluxo de água	m3/h	12	151	130	151
Queda de pressão da água	kPa	60	82	80	82
Interfaces de tubulação de entrada e saída	DN	65	200	200	200
separador de óleo		separador de óleo secundário vertical		separador de óleo primário horizontal
Dimensão
A（L）	milímetros	2400	3720	3720	3720
B（W）	milímetros	1100	2200	2300	2300
C（H）	milímetros	1450	2450	2300	2300
Tamanho da instalação
D	milímetros	1820	2920	2920	2920
E	milímetros	900	1700	1700	1700
Peso de transporte	kg	1700	7500	7700	7500
Peso operacional	kg	1750	7900	8100	7900
Volume de enchimento de refrigerante	kg	45	350	300	350

Tabela de parâmetros de desempenho para unidade de resfriamento de parafuso de baixa temperatura (unidade dupla / -15 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacidade de refrigeração	kW	122	1512	1304	1512
Potência de entrada	Kw	50	532	460	532
Eficiência em carga total COP	kW/kW	2.44	2.84	2.83	2.84
Modelo de compressor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo casco-tubo
Taxa de fluxo de água	m3/h	30	352	303	352
Queda de pressão da água	kPa	23	50	80	82
Interfaces de tubulação de entrada e saída	DN	100	250	250	250
Evaporador		Evaporador de filme descendente
Taxa de fluxo de água	m3/h	24	302	261	302
Queda de pressão da água	kPa	61	75	98	100
Interfaces de tubulação de entrada e saída	DN	100	250	250	250
separador de óleo		separador de óleo secundário vertical		separador de óleo primário horizontal
Dimensão
A（L）	milímetros	3400	5800	5750	5750
B（W）	milímetros	1550	2500	2450	2450
C（H）	milímetros	1600	2750	2500	2500
Tamanho da instalação
D	milímetros	2620	3880	4820	4820
E	milímetros	1050	1900	1900	1900
Peso de transporte	kg	2800	13500	13000	13500
Peso operacional	kg	2880	14500	14000	14500
Volume de enchimento de refrigerante	kg	70	800	700	800

Observação:

1) Condições operacionais da unidade

Evaporador: Temperatura da água de entrada -10°C, temperatura da água de saída -15°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) Nível de tensão aplicável: 3φ - 380V - 50Hz;

3) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

4) A pressão lateral da água do evaporador é de 1,0 MPa e a pressão lateral da água do condensador é de 1,0 MPa;

5) Tanto o evaporador quanto o condensador são conectados por flanges;

6) O coeficiente de incrustação do evaporador é projetado em 0,018 m²·℃/kW;

O coeficiente de incrustação do condensador foi projetado em 0,044 m²·℃/kW;

7) A forma, tamanho e peso da unidade podem variar ligeiramente devido a iterações do produto. Consulte o acordo técnico ao fazer um pedido;

9) O refrigerante do evaporador no esquema é uma solução de etilenoglicol a 40% por concentração de volume.

Tabela de parâmetros de desempenho para unidade de resfriamento de parafuso de baixa temperatura (unidade única / -20 ℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Capacidade de refrigeração	kW	49	610	526	610
Potência de entrada	Kw	24	255	221	255
Eficiência em carga total COP	kW/kW	2.04	2.39	2.38	2.39
Modelo de compressor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo casco-tubo
Taxa de fluxo de água	m3/h	13	149	128	149
Queda de pressão da água	kPa	11	37	36	37
Interfaces de tubulação de entrada e saída	DN	65	200	200	200
Evaporador		Evaporador de filme descendente
Taxa de fluxo de água	m3/h	10	129	112	129
Queda de pressão da água	kPa	28	87	86	87
Interfaces de tubulação de entrada e saída	DN	65	200	200	200
separador de óleo		separador de óleo primário horizontal
Dimensão
A（L）	milímetros	2400	3720	3720	3720
B（W）	milímetros	1100	2200	2300	2300
C（H）	milímetros	1450	2200	2300	2300
Tamanho da instalação
D	milímetros	1820	2920	2920	2920
E	milímetros	900	1700	1700	1700
Peso de transporte	kg	1700	7500	7700	7500
Peso operacional	kg	1750	7900	8100	7900
Volume de enchimento de refrigerante	kg	45	350	300	350

Tabela de parâmetros de desempenho para unidade de resfriamento de parafuso de baixa temperatura (unidade dupla / -20 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacidade de refrigeração	kW	98	1220	1052	1220
Potência de entrada	Kw	48	510	442	510
Eficiência em carga total COP	kW/kW	2.04	2.39	2.38	2.39
Modelo de compressor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo casco-tubo
Taxa de fluxo de água	m3/h	25	298	257	298
Queda de pressão da água	kPa	17	43	62	66
Interfaces de tubulação de entrada e saída	DN	80	200	200	200
Evaporador		Evaporador de filme descendente
Taxa de fluxo de água	m3/h	21	259	223	259
Queda de pressão da água	kPa	44	71	92	98
Interfaces de tubulação de entrada e saída	DN	80	200	200	200
separador de óleo		separador de óleo primário horizontal
Dimensão
A（L）	milímetros	3400	5500	5750	5750
B（W）	milímetros	1550	2500	2450	2450
C（H）	milímetros	1550	2300	2500	2500
Tamanho da instalação
D	milímetros	2620	3880	4820	4820
E	milímetros	1050	1900	1900	1900
Peso de transporte	kg	2800	13000	12500	13000
Peso operacional	kg	2880	14000	13500	14000
Volume de enchimento de refrigerante	kg	70	800	700	800

Observação:

1) Condições operacionais da unidade

Evaporador: Temperatura da água de entrada -15°C, temperatura da água de saída -20°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) Nível de tensão aplicável: 3φ - 380V - 50Hz;

3) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

4) A pressão lateral da água do evaporador é de 1,0 MPa e a pressão lateral da água do condensador é de 1,0 MPa;

5) Tanto o evaporador quanto o condensador são conectados por flanges;

6) O coeficiente de incrustação do evaporador é projetado em 0,018 m²·℃/kW;

O coeficiente de incrustação do condensador foi projetado em 0,044 m²·℃/kW;

7) A forma, tamanho e peso da unidade podem variar ligeiramente devido a iterações do produto. Consulte o acordo técnico ao fazer um pedido;

9) O refrigerante do evaporador no esquema é uma solução de etilenoglicol a 50% por concentração de volume.

Tabela de parâmetros de desempenho para unidade de resfriamento de parafuso de baixa temperatura (unidade única / -25 ℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Capacidade de refrigeração	kW	39	488	420	488
Potência de entrada	Kw	23	244	211	244
Eficiência em carga total COP	kW/kW	1.70	2.00	1.99	2.00
Modelo de compressor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo casco-tubo
Taxa de fluxo de água	m3/h	12	140	121	140
Queda de pressão da água	kPa	6	39	38	39
Interfaces de tubulação de entrada e saída	DN	65	200	200	200
Evaporador		Evaporador de filme descendente
Taxa de fluxo de água	m3/h	8	104	89	104
Queda de pressão da água	kPa	40	78	77	78
Interfaces de tubulação de entrada e saída	DN	65	200	200	200
separador de óleo		separador de óleo primário horizontal
Dimensão
A（L）	milímetros	2400	3720	3720	3720
B（W）	milímetros	1100	2200	2300	2300
C（H）	milímetros	1450	2200	2300	2300
Tamanho da instalação
D	milímetros	1820	2920	2920	2920
E	milímetros	900	1700	1700	1700
Peso de transporte	kg	1700	7500	7700	7500
Peso operacional	kg	1750	7900	8100	7900
Volume de enchimento de refrigerante	kg	45	350	300	350

Tabela de parâmetros de desempenho para unidade de resfriamento de parafuso de baixa temperatura (unidade dupla / -25 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacidade de refrigeração	kW	78	976	840	976
Potência de entrada	Kw	46	488	422	488
Eficiência em carga total COP	kW/kW	1.70	2.00	1.99	2.00
Modelo de compressor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo casco-tubo
Taxa de fluxo de água	m3/h	24	280	241	280
Queda de pressão da água	kPa	19	58	59	58
Interfaces de tubulação de entrada e saída	DN	80	200	200	200
Evaporador		Evaporador de filme descendente
Taxa de fluxo de água	m3/h	17	208	179	208
Queda de pressão da água	kPa	38	86	95	96
Interfaces de tubulação de entrada e saída	DN	80	200	200	200
separador de óleo		separador de óleo primário horizontal
Dimensão
A（L）	milímetros	3400	5500	5750	5750
B（W）	milímetros	1550	2500	2450	2450
C（H）	milímetros	1550	2300	2500	2500
Tamanho da instalação
D	milímetros	2620	3880	4820	4820
E	milímetros	1050	1900	1900	1900
Peso de transporte	kg	2800	13000	12500	13000
Peso operacional	kg	2880	14000	13500	14000
Volume de enchimento de refrigerante	kg	70	800	700	800

Observação:

1) Condições operacionais da unidade

Evaporador: Temperatura da água de entrada -20°C, temperatura da água de saída -25°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) Nível de tensão aplicável: 3φ - 380V - 50Hz;

3) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

4) A pressão lateral da água do evaporador é de 1,0 MPa e a pressão lateral da água do condensador é de 1,0 MPa;

5) Tanto o evaporador quanto o condensador são conectados por flanges;

6) O coeficiente de incrustação do evaporador é projetado em 0,018 m²·℃/kW;

O coeficiente de incrustação do condensador foi projetado em 0,044 m²·℃/kW;

7) A forma, tamanho e peso da unidade podem variar ligeiramente devido a iterações do produto. Consulte o acordo técnico ao fazer um pedido;

9) O refrigerante do evaporador no esquema é uma solução de etilenoglicol a 55% por concentração de volume.

Tabela de parâmetros de desempenho para unidade de resfriamento de parafuso de baixa temperatura (unidade única / -30 ℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Capacidade de refrigeração	kW	31	386	333	386
Potência de entrada	Kw	22	234	203	234
Eficiência em carga total COP	kW/kW	1.41	1.65	1.64	1.65
Modelo de compressor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador		Condensador tipo casco-tubo
Taxa de fluxo de água	m3/h	11	133	115	133
Queda de pressão da água	kPa	10	46	41	46
Interfaces de tubulação de entrada e saída	DN	65	150	150	150
Evaporador		Evaporador de filme descendente
Taxa de fluxo de água	m3/h	7	88	76	88
Queda de pressão da água	kPa	47	82	78	82
Interfaces de tubulação de entrada e saída	DN	65	150	150	150
separador de óleo		separador de óleo primário horizontal
Dimensão
A（L）	milímetros	2400	3720	3720	3720
B（W）	milímetros	1100	2200	2300	2300
C（H）	milímetros	1450	2200	2300	2300
Tamanho da instalação
D	milímetros	1820	2920	2920	2920
E	milímetros	900	1700	1700	1700
Peso de transporte	kg	1700	7500	7700	7500
Peso operacional	kg	1750	7900	8100	7900
Volume de enchimento de refrigerante	kg	45	350	300	350

Tabela de parâmetros de desempenho para unidade de resfriamento de parafuso de baixa temperatura (unidade dupla / -30 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacidade de refrigeração	kW	62	772	666	772
Potência de entrada	Kw	44	468	406	468
Eficiência em carga total COP	kW/kW	1.41	1.65	1.64	1.65
Modelo de compressor		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condensador
Taxa de fluxo de água	m3/h	23	267	230	267
Queda de pressão da água	kPa	26	82	71	80
Interfaces de tubulação de entrada e saída	DN	80	200	200	200
Evaporador
Taxa de fluxo de água	m3/h	14	176	152	176
Queda de pressão da água	kPa	52	98	97	103
Interfaces de tubulação de entrada e saída	DN	80	200	200	200
separador de óleo
Dimensão
A（L）	milímetros	3400	5500	5750	5750
B（W）	milímetros	1550	2500	2450	2450
C（H）	milímetros	1550	2300	2500	2500
Tamanho da instalação
D	milímetros	2620	3880	4820	4820
E	milímetros	1050	1900	1900	1900
Peso de transporte	kg	2800	13000	12500	13000
Peso operacional	kg	2880	14000	13500	14000
Volume de enchimento de refrigerante	kg	70	800	700	800

Observação:

1) Condições operacionais da unidade

Evaporador: Temperatura da água de entrada -20°C, temperatura da água de saída -25°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) Nível de tensão aplicável: 3φ - 380V - 50Hz;

3) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

4) A pressão lateral da água do evaporador é de 1,0 MPa e a pressão lateral da água do condensador é de 1,0 MPa;

5) Tanto o evaporador quanto o condensador são conectados por flanges;

6) O coeficiente de incrustação do evaporador é projetado em 0,018 m²·℃/kW;

O coeficiente de incrustação do condensador foi projetado em 0,044 m²·℃/kW;

7) A forma, tamanho e peso da unidade podem variar ligeiramente devido a iterações do produto. Consulte o acordo técnico ao fazer um pedido;

9) O refrigerante do evaporador no esquema é uma solução de etilenoglicol a 60% por concentração de volume.

Low Temperature Screw Chiller

Hot Tags: Chiller de parafuso de baixa temperatura, Chiller de parafuso industrial, Sistemas de resfriamento personalizados

Categoria Relacionada

Enviar consulta

Informações de contato



Endereço

567 Songwei North Road, distrito de Songjiang, Xangai, China


Tel

+86-13651670734


E-mail

Sales@yz-compressor.com

Para dúvidas sobre nossos produtos ou lista de preços, deixe seu e-mail para nós e entraremos em contato em até 24 horas.

Recomendações de notícias

Como uma bomba de calor parafuso melhora a eficiência do aquecimento industrial?Veja mais >>

Caixa da bomba de vácuo Veja mais >>

Como uma bomba de calor de parafuso fornece aquecimento confiável e eficiente?Veja mais >>

O que torna um resfriador scroll refrigerado a ar a solução de resfriamento ideal para suas necessidades Veja mais >>

Caixa da unidade de resfriamento Veja mais >>

Quais são os principais tipos de compressores de ar?Veja mais >>
