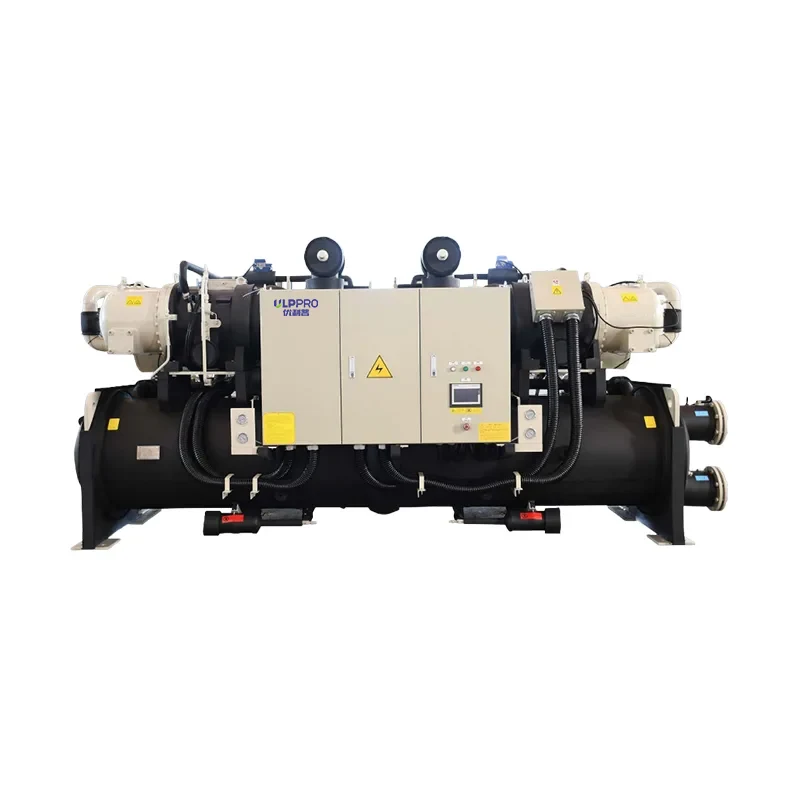

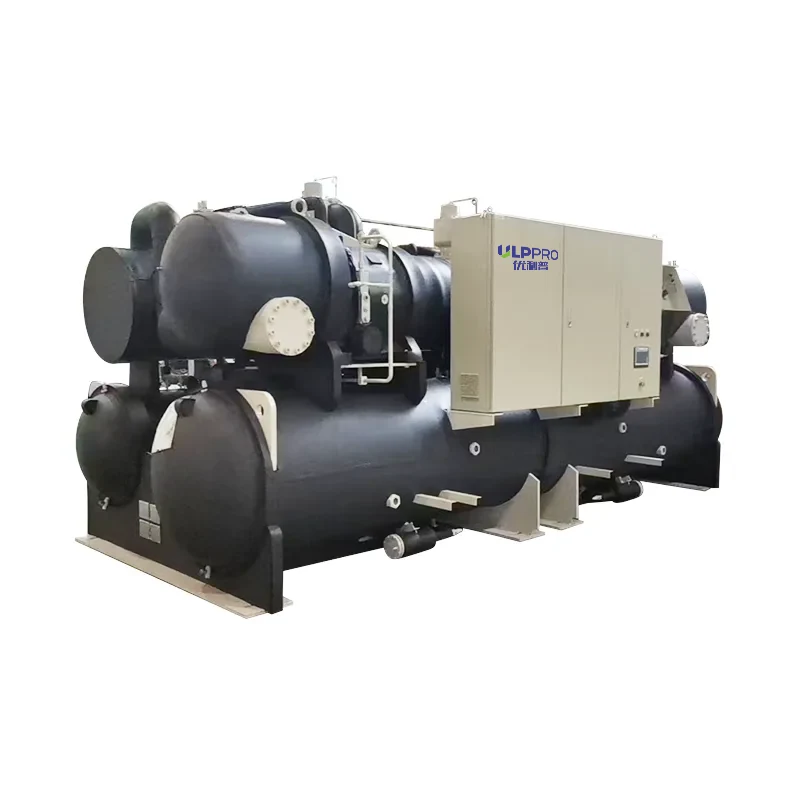

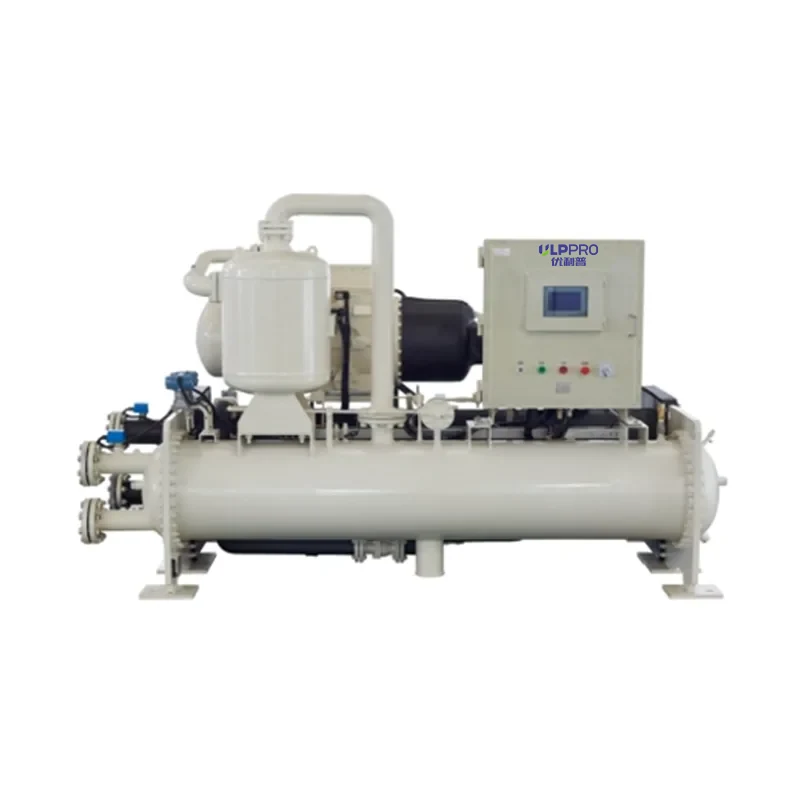

Resfriador de parafuso de temperatura normal

O Chiller Parafuso de Temperatura Normal Yuzhen da China é uma unidade de refrigeração altamente eficiente, estável e fácil de operar, adequada para edifícios comerciais, refrigeração industrial e sistemas de ar condicionado de grande escala.

Enviar consulta

Descrição do produto

O resfriador de parafuso de temperatura normal do fornecedor Yuzhen usa um compressor de parafuso duplo semi-hermético, combinado com um condensador de alta eficiência e um design avançado de evaporador, para alcançar uma capacidade de resfriamento estável, operação suave e alta eficiência energética. A unidade possui estrutura compacta e é fácil de instalar. Também é equipado com um sistema de controle inteligente, que permite aos usuários monitorar e ajustar facilmente o estado operacional da unidade. Como fabricante líder de equipamentos de refrigeração, os compressores de parafuso Hanbell combinam tecnologia internacionalmente avançada com anos de experiência em aplicações. Seus produtos não apenas atendem às necessidades do mercado interno, mas também são exportados globalmente, ganhando amplo reconhecimento.

Vantagens

1. Alta eficiência e economia de energia

O compressor semi-hermético de parafuso duplo, combinado com o evaporador tipo spray, alcança alta eficiência geral e reduz o consumo de energia.

Em condições normais de funcionamento, o Chiller Parafuso de Temperatura Normal oferece poupanças de energia significativas, ajudando-o a reduzir as suas contas de electricidade.

2. Controle inteligente e operação conveniente

Equipado com um avançado sistema de controle de microcomputador, pode monitorar o status da unidade em tempo real e ajustar automaticamente os parâmetros operacionais.

A interface do usuário é amigável e a operação da tela sensível ao toque é simples e intuitiva, permitindo ajuste rápido de temperatura, vazão e outros parâmetros.

3. Alta confiabilidade

O compressor e o motor são projetados com resfriamento otimizado para garantir uma operação estável por longos períodos.

Os principais componentes da unidade são organizados de forma racional, reduzindo o congelamento e a frequência de manutenção, além de prolongar a vida útil.

A unidade vem com múltiplas funções de proteção, incluindo proteção contra anomalia de tensão, proteção contra superaquecimento do compressor, baixa pressão e proteção anticongelante, garantindo uma operação segura.

4. Instalação flexível e fácil manutenção

A unidade não necessita de dispositivos de exaustão adicionais, simplificando o layout da sala de equipamentos e economizando espaço.

O design modular facilita a manutenção e o reparo, reduzindo o tempo de inatividade.

A vazão do refrigerante pode ser ajustada de acordo com a carga, garantindo uma operação estável sob diferentes condições de trabalho.

Destaques técnicos:

Compressor de parafuso duplo: operação suave, baixa vibração e longa vida útil.

Condensador de alta eficiência: O design das zonas superior e inferior melhora a eficiência da troca de calor e reduz a temperatura de condensação em 0,5~1°C.

Evaporador tipo spray: O refrigerante líquido forma uma película fina na parede do tubo, melhorando a eficiência da troca de calor.

Controle de fluxo preciso: O design da placa de orifício garante ajuste flexível da carga, sem peças móveis, reduzindo a taxa de falhas. Proteção de segurança abrangente: Vários sistemas de monitoramento e alarme garantem uma operação confiável da unidade a longo prazo.

Vantagens da marca e da empresa

Nossos compressores de parafuso utilizam equipamentos de processamento avançados e sistemas de teste, e nossos produtos obtiveram certificações ISO-9001, UL, CE e Swiss Lloyd's Register. Com seu desempenho estável a longo prazo e alta eficiência, os produtos Hanbell são amplamente populares no mercado global. Nos últimos anos, a taxa de crescimento anual dos nossos compressores de parafuso atingiu 30%~40%, demonstrando o amplo reconhecimento da indústria e o potencial futuro.

Desempenho e especificações do produto

Tabela de parâmetros de desempenho para unidade de resfriamento de alta eficiência (R134a, unidade única)

EMCS-		A050LYE	A060LYE	A075LYE	A080LYE	A085LYE	A100LYE	A115LYE	A130LYE
Capacidade de refrigeração	kW	187	214	262	288	302	347	394	453
Potência de entrada	Kw	31	35	42	48	50	57	65	75
Eficiência em carga total COP	kW/kW	6.03	6.11	6.24	6.00	6.04	6.09	6.06	6.04
Condensador
Taxa de fluxo de água	m3/h	37	43	52	58	61	69	69	91
Queda de pressão da água	kPa	43	44	46	42	45	46	46	48
Interfaces de tubulação de entrada e saída	DN	100	100	100	125	125	125	125	125
Evaporador
Taxa de fluxo de água	m3/h	32	37	45	50	52	60	68	78
Queda de pressão da água	kPa	24	25	24	26	28	27	31	32
Interfaces de tubulação de entrada e saída	DN	100	100	100	125	125	125	125	125
Dimensão
A（L）	milímetros	3000	3000	3050	3050	3050	3050	3050	3050
B（W）	milímetros	1350	1350	1450	1450	1550	1600	1650	1650
C（H）	milímetros	1650	1700	1750	1750	1750	1850	1950	1950
D	milímetros	2320	2320	2320	2320	2320	2320	2320	2320
E	milímetros	1050	1050	1050	1150	1200	1250	1250	1300
Peso de transporte	kg	2300	2500	2700	2900	3100	3200	3300	3600
Peso operacional	kg	2450	2650	2900	3100	3300	3400	3550	3900
Volume de enchimento de refrigerante	kg	85	90	100	110	120	130	150	180

1) Condições nominais de operação da unidade

Evaporador: Temperatura da água de entrada 12°C, temperatura da água de saída 7°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) A unidade foi projetada, fabricada e inspecionada de acordo com o padrão GB/T18430.1.

3) Refrigerante aplicável: R134a

4) Nível de tensão aplicável: 3φ - 380V - 50Hz;

5) A capacidade de suporte de pressão padrão do lado da água da unidade é de 1,0 MPa;

6) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

7) As conexões do evaporador e do condensador são todas conexões flangeadas;

8) Tanto o evaporador quanto o condensador usam tubos de aquecimento de alta eficiência TP2;

9) Isto é apenas para referência. Só poderá ser utilizado como base para assinatura do contrato após ser confirmado e carimbado.

Tabela de parâmetros de desempenho para unidade de resfriamento de alta eficiência (R134a, unidade única)

EMCS-		A145LYE	A170LYE	A190LYE	A215LYE	A240LYE	A280LYE	A300LYE
Capacidade de refrigeração	kW	509	279	338	354	391	424	440
Potência de entrada	Kw	69	76	91	93	105	112	117
Eficiência em carga total COP	kW/kW	7.38	3.67	3.71	3.81	3.72	3.79	3.76
Condensador
Taxa de fluxo de água	m3/h	99	61	74	77	85	92	96
Queda de pressão da água	kPa	41	40	44	37	39	40	46
Interfaces de tubulação de entrada e saída	DN	125	125	125	150	150	150	150
Evaporador
Taxa de fluxo de água	m3/h	97	53	65	68	75	81	84
Queda de pressão da água	kPa	42	42	47	42	44	44	57
Interfaces de tubulação de entrada e saída	DN	125	125	125	150	150	150	150
Dimensão
A（L）	milímetros	3000	3000	3000	3050	3050	3050	3050
B（W）	milímetros	1350	1350	1450	1510	1510	1510	1510
C（H）	milímetros	1900	1900	1950	2000	2000	2000	2000
D	milímetros	2320	2320	2320	2320	2320	2320	2320
E	milímetros	1100	1100	1250	1300	1300	1300	1300
Peso de transporte	kg	2900	3000	3050	3100	3200	3300	3400
Peso operacional	kg	3050	3150	3250	3300	3400	3500	3600
Volume de enchimento de refrigerante	kg	100	115	135	130	155	165	180

1) Condições nominais de operação da unidade

Evaporador: Temperatura da água de entrada 12°C, temperatura da água de saída 7°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) A unidade foi projetada, fabricada e inspecionada de acordo com o padrão GB/T18430.1.

3) Refrigerante aplicável: R134a

4) Nível de tensão aplicável: 3φ - 380V - 50Hz;

5) A capacidade de suporte de pressão padrão do lado da água da unidade é de 1,0 MPa;

6) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

7) As conexões do evaporador e do condensador são todas conexões flangeadas;

8) Tanto o evaporador quanto o condensador usam tubos de aquecimento de alta eficiência TP2;

9) Isto é apenas para referência. Só poderá ser utilizado como base para assinatura do contrato após ser confirmado e carimbado.

Tabela de parâmetros de desempenho para unidade de resfriamento de alta eficiência (R134a, unidade dupla)

EMCS-		B100LYE	B120LYE	B150LYE	B160LYE	B170LYE	B200LYE	B230LYE	B260LYE
Capacidade de refrigeração	kW	374	428	524	576	604	694	792	906
Potência de entrada	Kw	62	71	84	96	100	114	130	150
Eficiência em carga total COP	kW/kW	6.03	6.03	6.24	6.00	6.04	6.09	6.09	6.04
Condensador
Taxa de fluxo de água	m3/h	5	86	105	116	121	139	159	182
Queda de pressão da água	kPa	50	51	53	54	56	54	82	85
Interfaces de tubulação de entrada e saída	DN	125	125	150	150	150	150	150	200
Evaporador
Taxa de fluxo de água	m3/h	64	74	90	99	104	119	136	156
Queda de pressão da água	kPa	54	53	54	56	55	57	86	85
Interfaces de tubulação de entrada e saída	DN	125	125	150	150	150	150	150	200
Dimensão
A（L）	milímetros	4300	4300	4350	4350	4350	4350	4900	4900
B（W）	milímetros	1800	1850	1900	1900	1950	1950	2150	2200
C（H）	milímetros	1800	1800	1850	1850	1900	1900	2000	2000
D	milímetros	3220	3220	3220	3220	3220	3220	3880	3880
E	milímetros	1550	1300	1400	1450	1500	1500	1550	1600
Peso de transporte	kg	3800	4000	4300	4600	5300	5900	6500	7000
Peso operacional	kg	4000	4250	4550	4900	5600	6300	5900	7400
Volume de enchimento de refrigerante	kg	150	180	200	220	250	280	300	320

1) Condições nominais de operação da unidade

Evaporador: Temperatura da água de entrada 12°C, temperatura da água de saída 7°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) A unidade é projetada, fabricada e inspecionada de acordo com a norma GB/T18430.1;

3) Refrigerante aplicável: R134a;

4) Nível de tensão aplicável: 3φ - 380V - 50Hz;

5) A capacidade de suporte de pressão padrão do lado da água da unidade é de 1,0 MPa;

6) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

7) As conexões do evaporador e do condensador são todas conexões flangeadas;

8) Tanto o evaporador quanto o condensador usam tubos de aquecimento de alta eficiência TP2;

9) Isto é apenas para referência. Só poderá ser utilizado como base para assinatura do contrato após ser confirmado e carimbado.

Tabela de parâmetros de desempenho para unidade de resfriamento de alta eficiência (R134a, unidade dupla)

EMCS-		B290LYE	B340LYE	B380LYE	B430LYE	B480LYE	B560LYE	B600LYE
Capacidade de refrigeração	kW	1018	1197	1348	1524	1702	1944	2062
Potência de entrada	Kw	168	190	213	241	268	304	322
Eficiência em carga total COP	kW/kW	6.06	6.30	6.33	6.32	6.35	6.39	6.40
Condensador
Taxa de fluxo de água	m3/h	204	239	268	304	339	387	410
Queda de pressão da água	kPa	83	86	85	88	91	89	90
Interfaces de tubulação de entrada e saída	DN	200	200	200	200	250	250	250
Evaporador
Taxa de fluxo de água	m3/h	175	206	232	262	293	334	355
Queda de pressão da água	kPa	88	87	90	96	91	92	94
Interfaces de tubulação de entrada e saída	DN	200	200	200	200	250	250	250
Dimensão
A（L）	milímetros	4950	4950	4950	5300	5300	5600	5600
B（W）	milímetros	2200	2250	2250	2400	2400	2550	2550
C（H）	milímetros	2050	2100	2100	2300	2300	2400	2400
D	milímetros	3880	3880	3880	3880	3880	3880	3880
E	milímetros	1600	1650	1650	1800	1800	1900	1950
Peso de transporte	kg	7500	8000	8500	10700	11300	11800	12500
Peso operacional	kg	7900	8500	9100	11500	12100	12800	13600
Volume de enchimento de refrigerante	kg	350	400	450	550	600	650	700

1) Condições nominais de operação da unidade

Evaporador: Temperatura da água de entrada 12°C, temperatura da água de saída 7°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) A unidade foi projetada, fabricada e inspecionada de acordo com o padrão GB/T18430.1.

3) Refrigerante aplicável: R134a

4) Nível de tensão aplicável: 3φ - 380V - 50Hz;

5) A capacidade de suporte de pressão padrão do lado da água da unidade é de 1,0 MPa;

6) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

7) As conexões do evaporador e do condensador são todas conexões flangeadas;

8) Tanto o evaporador quanto o condensador usam tubos de aquecimento de alta eficiência TP2;

9) Isto é apenas para referência. Só poderá ser utilizado como base para assinatura do contrato após ser confirmado e carimbado.

Tabela de parâmetros de desempenho para unidade de resfriamento (R134a, unidade única)

EMCS-		A040LY	A050LY	A055LY	A060LY	A065LY	A070LY	A080LY	A085LY
Capacidade de refrigeração	kW	136	177	182	215	227	249	276	301
Potência de entrada	Kw	25	32	33	38	40	43	47	52
Eficiência em carga total COP	kW/kW	5.44	5.53	5.52	5.66	5.68	5.79	5.87	5.79
Condensador
Taxa de fluxo de água	m3/h	28	36	37	44	46	50	56	61
Queda de pressão da água	kPa	21	22	24	32	34	32	35	33
Interfaces de tubulação de entrada e saída	DN	80	100	100	100	100	100	100	100
Evaporador
Taxa de fluxo de água	m3/h	23	30	31	37	39	43	47	52
Queda de pressão da água	kPa	25	24	24	35	36	35	36	36
Interfaces de tubulação de entrada e saída	DN	80	100	100	100	100	100	100	100
Dimensão
A（L）	milímetros	2450	2450	2450	2950	2950	2950	2950	3000
B（W）	milímetros	1150	1200	1200	1250	1300	1300	1300	1300
C（H）	milímetros	1600	1650	1700	1800	1850	1850	1850	1850
D	milímetros	1820	1820	1820	2320	2320	2320	2320	2320
E	milímetros	900	950	1000	1000	1050	1050	1050	1050
Peso de transporte	kg	2050	2100	2200	2400	2600	2700	2800	2900
Peso operacional	kg	2100	2150	2250	2500	2700	2800	2900	3000
Volume de enchimento de refrigerante	kg	50	50	60	60	60	65	75	80

1) Condições nominais de operação da unidade

Evaporador: Temperatura da água de entrada 12°C, temperatura da água de saída 7°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) A unidade foi projetada, fabricada e inspecionada de acordo com o padrão GB/T18430.1.

3) Refrigerante aplicável: R134a

4) Nível de tensão aplicável: 3φ - 380V - 50Hz;

5) A capacidade de suporte de pressão padrão do lado da água da unidade é de 1,0 MPa;

6) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

7) As conexões do evaporador e do condensador são todas conexões flangeadas;

8) Tanto o evaporador quanto o condensador usam tubos de aquecimento de alta eficiência TP2;

9) Isto é apenas para referência. Só poderá ser utilizado como base para assinatura do contrato após ser confirmado e carimbado.

Tabela de parâmetros de desempenho para unidade de resfriamento (R134a, unidade única)

EMCS-		A100LY	A105LY	A115LY	A120LY	A130LY	A150LY	A165LY	A175LY
Capacidade de refrigeração	kW	343	369	405	431	454	521	578	621
Potência de entrada	Kw	59	64	69	71	77	88	96	104
Eficiência em carga total COP	kW/kW	5.81	5.77	5.87	6.07	5.90	5.92	6.02	5.97
A17+BG:BK5LY
Taxa de fluxo de água	m3/h	69	74	82	86	91	105	116	125
Queda de pressão da água	kPa	36	32	35	36	38	40	39	39
Interfaces de tubulação de entrada e saída	DN	100	125	125	125	125	125	150	150
Evaporador
Taxa de fluxo de água	m3/h	59	63	70	74	78	90	99	107
Queda de pressão da água	kPa	36	32	37	39	41	38	43	42
Interfaces de tubulação de entrada e saída	DN	100	125	125	125	125	125	150	150
Dimensão
A（L）	milímetros	3000	3050	3050	3050	3050	3050	3050	3050
B（W）	milímetros	1350	1350	1350	1350	1350	1450	1520	1520
C（H）	milímetros	1900	1950	1950	1950	1950	2000	2050	2050
D	milímetros	2320	2320	2320	2320	2320	2320	2320	2320
E	milímetros	1050	1100	1100	1100	1100	1250	1300	1300
Peso de transporte	kg	3000	3100	3200	3300	3400	3500	3700	3800
Peso operacional	kg	3150	3250	3350	3400	3550	3700	3900	4000
Volume de enchimento de refrigerante	kg	90	100	110	115	125	140	150	175

1) Condições nominais de operação da unidade

Evaporador: Temperatura da água de entrada 12°C, temperatura da água de saída 7°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) A unidade foi projetada, fabricada e inspecionada de acordo com o padrão GB/T18430.1.

3) Refrigerante aplicável: R134a

4) Nível de tensão aplicável: 3φ - 380V - 50Hz;

5) A capacidade de suporte de pressão padrão do lado da água da unidade é de 1,0 MPa;

6) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

7) As conexões do evaporador e do condensador são todas conexões flangeadas;

8) Tanto o evaporador quanto o condensador usam tubos de aquecimento de alta eficiência TP2;

9) Isto é apenas para referência. Só poderá ser utilizado como base para assinatura do contrato após ser confirmado e carimbado.

Tabela de parâmetros de desempenho para unidade de resfriamento (R134a, unidade única)

EMCS-		A200LY	A235LY	A260LY	A300LY	A335LY
Capacidade de refrigeração	kW	727	832	916	1058	1183
Potência de entrada	Kw	121	141	153	171	193
Eficiência em carga total COP	kW/kW	6.01	5.90	5.99	6.19	6.13
Condensador
Taxa de fluxo de água	m3/h	146	167	184	211	237
Queda de pressão da água	kPa	38	68	68	69	63
Interfaces de tubulação de entrada e saída	DN	150	200	200	200	200
Evaporador
Taxa de fluxo de água	m3/h	125	143	158	182	203
Queda de pressão da água	kPa	42	73	71	72	68
Interfaces de tubulação de entrada e saída	DN	150	200	200	200	200
Dimensão
A（L）	milímetros	3050	3700	3700	3700	3700
B（W）	milímetros	1520	2000	2000	2100	2100
C（H）	milímetros	2050	2100	2100	2400	2400
D	milímetros	2320	2920	2920	2920	2920
E	milímetros	1300	1450	1450	1550	1550
Peso de transporte	kg	4000	4700	5000	6500	7200
Peso operacional	kg	4200	5000	5300	6900	7600
Volume de enchimento de refrigerante	kg	200	225	250	290	325

1) Condições nominais de operação da unidade

Evaporador: Temperatura da água de entrada 12°C, temperatura da água de saída 7°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) A unidade foi projetada, fabricada e inspecionada de acordo com o padrão GB/T18430.1.

3) Refrigerante aplicável: R134a

4) Nível de tensão aplicável: 3φ - 380V - 50Hz;

5) A capacidade de suporte de pressão padrão do lado da água da unidade é de 1,0 MPa;

6) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

7) As conexões do evaporador e do condensador são todas conexões flangeadas;

8) Tanto o evaporador quanto o condensador usam tubos de aquecimento de alta eficiência TP2;

9) Isto é apenas para referência. Só poderá ser utilizado como base para assinatura do contrato após ser confirmado e carimbado.

Tabela de parâmetros de desempenho para unidade de resfriamento (R134a, unidade dupla)

EMCS-		B080LY	B100LY	B110LY	B120LY	B130LY	B140LY	B160LY	B170LY
Capacidade de refrigeração	kW	272	354	364	430	454	498	552	602
Potência de entrada	Kw	50	64	66	76	80	86	94	104
Eficiência em carga total COP	kW/kW	5.44	5.53	5.52	5.66	5.68	5.79	5.87	5.79
Condensador
Taxa de fluxo de água	m3/h	55	72	74	87	92	100	111	121
Queda de pressão da água	kPa	44	46	42	34	32	32	32	50
Interfaces de tubulação de entrada e saída	DN	100	100	100	125	125	125	125	150
Evaporador
Taxa de fluxo de água	m3/h	47	61	63	74	78	86	95	104
Queda de pressão da água	kPa	48	50	50	35	34	34	33	50
Interfaces de tubulação de entrada e saída	DN	100	100	100	125	125	125	125	150
Dimensão
A（L）	milímetros	3400	3400	3400	4000	4050	4150	4200	4650
B（W）	milímetros	1600	1650	1700	1750	1800	1800	1850	1850
C（H）	milímetros	1650	1650	1750	1850	1900	1950	2000	2050
D	milímetros	2620	2620	2620	3220	3220	3220	3220	3880
E	milímetros	1100	1100	1100	1250	1250	1300	1300	1350
Peso de transporte	kg	3600	3800	4000	4400	4600	4800	5000	5200
Peso operacional	kg	3750	3950	4150	4600	4800	5000	5200	5450
Volume de enchimento de refrigerante	kg	90	100	100	110	120	130	150	160

1) Condições nominais de operação da unidade

Evaporador: Temperatura da água de entrada 12°C, temperatura da água de saída 7°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) A unidade foi projetada, fabricada e inspecionada de acordo com o padrão GB/T18430.1.

3) Refrigerante aplicável: R134a

4) Nível de tensão aplicável: 3φ - 380V - 50Hz;

5) A capacidade de suporte de pressão padrão do lado da água da unidade é de 1,0 MPa;

6) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

7) As conexões do evaporador e do condensador são todas conexões flangeadas;

8) Tanto o evaporador quanto o condensador usam tubos de aquecimento de alta eficiência TP2;

9) Isto é apenas para referência. Só poderá ser utilizado como base para assinatura do contrato após ser confirmado e carimbado.

Tabela de parâmetros de desempenho para unidade de resfriamento (R134a, unidade dupla)

EMCS-		B200LY	B210LY	B230LY	B240LY	B260LY	B300LY	B330LY	B350LY
Capacidade de refrigeração	kW	686	738	810	862	908	1042	1156	1242
Potência de entrada	Kw	118	128	138	142	154	176	192	208
Eficiência em carga total COP	kW/kW	5.81	5.77	5.87	6.07	5.90	5.92	6.02	5.97
Condensador
Taxa de fluxo de água	m3/h	138	149	163	173	183	209	232	249
Queda de pressão da água	kPa	50	53	53	52	55	59	63	69
Interfaces de tubulação de entrada e saída	DN	150	150	150	150	200	200	200	200
Evaporador
Taxa de fluxo de água	m3/h	118	127	139	148	156	179	199	214
Queda de pressão da água	kPa	54	56	57	55	58	65	64	69
Interfaces de tubulação de entrada e saída	DN	150	150	150	150	200	200	200	200
Dimensão
A（L）	milímetros	4650	4650	4700	4700	4750	4750	4750	4800
B（W）	milímetros	1850	1850	1900	1900	1950	1950	1950	2090
C（H）	milímetros	2100	2150	2200	2200	2200	2200	2200	2260
D	milímetros	3880	3880	3880	3880	3880	3880	3880	3880
E	milímetros	1350	1350	1400	1400	1450	1450	1450	1600
Peso de transporte	kg	5400	5600	5800	6000	6500	6800	7000	7500
Peso operacional	kg	5650	5850	6050	6300	6800	7100	7300	8000
Volume de enchimento de refrigerante	kg	190	200	220	230	250	280	290	350

1) Condições nominais de operação da unidade

Evaporador: Temperatura da água de entrada 12°C, temperatura da água de saída 7°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) A unidade foi projetada, fabricada e inspecionada de acordo com o padrão GB/T18430.1.

3) Refrigerante aplicável: R134a

4) Nível de tensão aplicável: 3φ - 380V - 50Hz;

5) A capacidade de suporte de pressão padrão do lado da água da unidade é de 1,0 MPa;

6) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

7) As conexões do evaporador e do condensador são todas conexões flangeadas;

8) Tanto o evaporador quanto o condensador usam tubos de aquecimento de alta eficiência TP2;

9) Isto é apenas para referência. Só poderá ser utilizado como base para assinatura do contrato após ser confirmado e carimbado.

Tabela de parâmetros de desempenho para unidade de resfriamento (R134a, unidade dupla)

EMCS-		B400LY	B470LY	B520LY	B600LY	B670LY
Capacidade de refrigeração	kW	1454	1664	1832	2116	2366
Potência de entrada	Kw	242	282	306	342	386
Eficiência em carga total COP	kW/kW	6.01	5.90	5.99	6.19	6.13
Condensador
Taxa de fluxo de água	m3/h	292	335	368	423	473
Queda de pressão da água	kPa	67	77	72	84	85
Interfaces de tubulação de entrada e saída	DN	200	250	250	250	250
Evaporador
Taxa de fluxo de água	m3/h	214	250	286	315	364
Queda de pressão da água	kPa	72	79	75	88	87
Interfaces de tubulação de entrada e saída	DN	200	250	250	250	250
Dimensão
A（L）	milímetros	4800	5450	5450	5800	5800
B（W）	milímetros	2090	2450	2450	2450	2450
C（H）	milímetros	2260	2350	2350	2750	2750
D	milímetros	3880	3880	3880	3880	3880
E	milímetros	1600	1800	1800	1900	1900
Peso de transporte	kg	8000	11000	11500	12500	13000
Peso operacional	kg	8500	11800	12300	13500	14000
Volume de enchimento de refrigerante	kg	400	450	500	580	650

1) Condições nominais de operação da unidade

Evaporador: Temperatura da água de entrada 12°C, temperatura da água de saída 7°C;

Condensador: Temperatura da água de entrada 30°C, temperatura da água de saída 35°C;

2) A unidade foi projetada, fabricada e inspecionada de acordo com o padrão GB/T18430.1.

3) Refrigerante aplicável: R134a

4) Nível de tensão aplicável: 3φ - 380V - 50Hz;

5) A capacidade de suporte de pressão padrão do lado da água da unidade é de 1,0 MPa;

6) Conversão de unidades: 1 RT (tonelada de refrigeração americana) = 3,517 kW;

7) As conexões do evaporador e do condensador são todas conexões flangeadas;

8) Tanto o evaporador quanto o condensador usam tubos de aquecimento de alta eficiência TP2;

9) Isto é apenas para referência. Só poderá ser utilizado como base para assinatura do contrato após ser confirmado e carimbado.

Hot Tags: Fabricante e fornecedor de resfriador de parafuso de temperatura normal

Categoria Relacionada

Enviar consulta

Informações de contato



Endereço

567 Songwei North Road, distrito de Songjiang, Xangai, China


Tel

+86-13651670734


E-mail

Sales@yz-compressor.com

Para dúvidas sobre nossos produtos ou lista de preços, deixe seu e-mail para nós e entraremos em contato em até 24 horas.

Recomendações de notícias

Como uma bomba de calor parafuso melhora a eficiência do aquecimento industrial?Veja mais >>

Quais são os principais tipos de compressores de ar?Veja mais >>

Como um compressor de parafuso refrigerante melhora a eficiência do resfriamento industrial?Veja mais >>

Caixa da bomba de vácuo Veja mais >>

Instalação e comissionamento bem-sucedidos de 1 conjunto de compressor de ar de parafuso de frequência variável de ímã permanente de 55KW ajuda o cliente a obter economia de energia e ganhos de eficiência Veja mais >>

A Shanghai Yuzhen entregou com sucesso vários compressores de refrigeração de alta qualidade para a Arábia Saudita, acrescentando um novo capítulo à cooperação da indústria verde entre a China e a Arábia Saudita Veja mais >>
