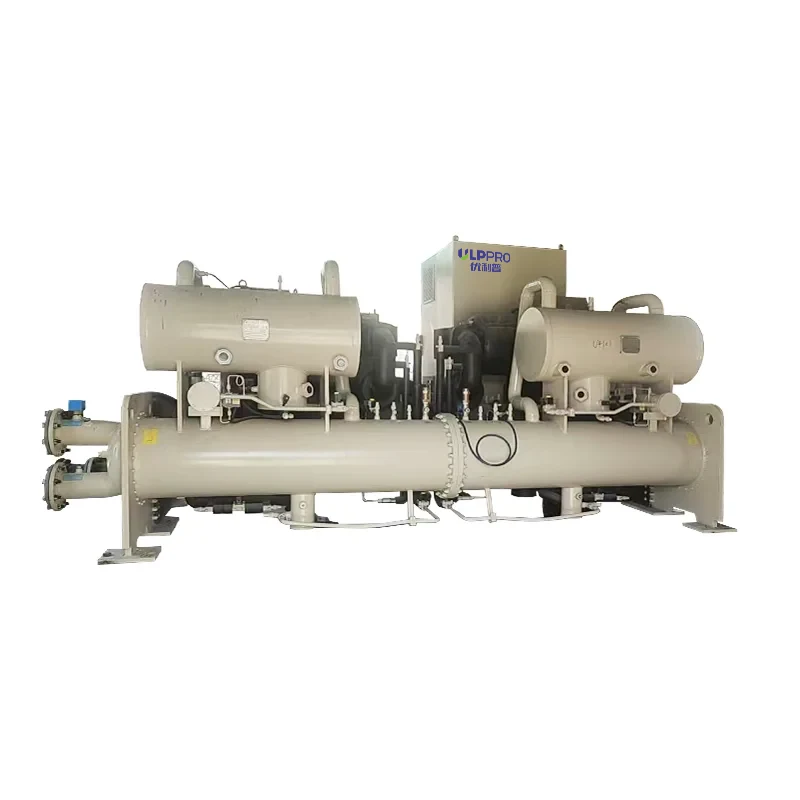

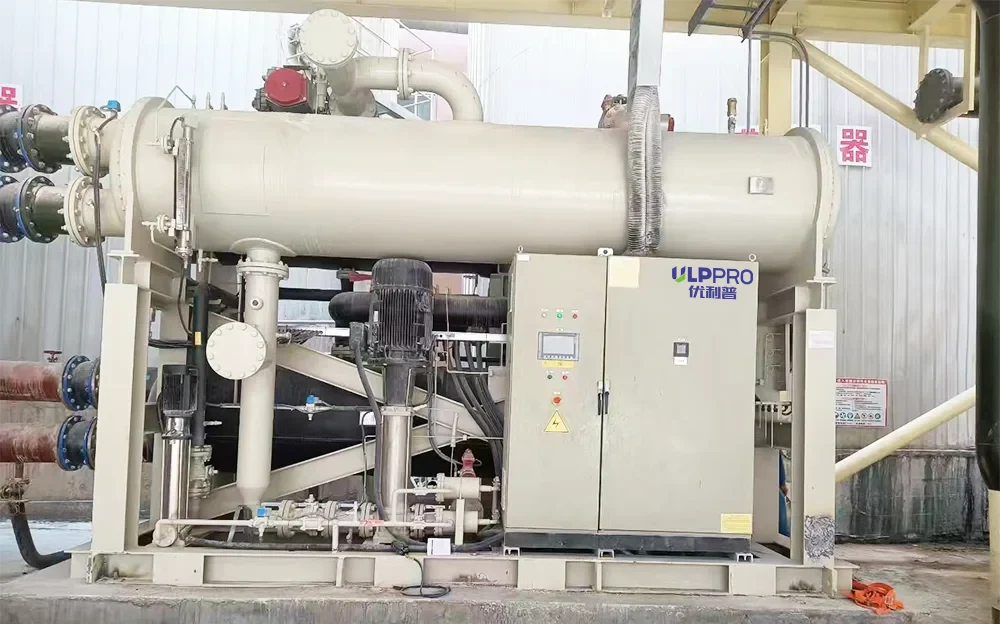

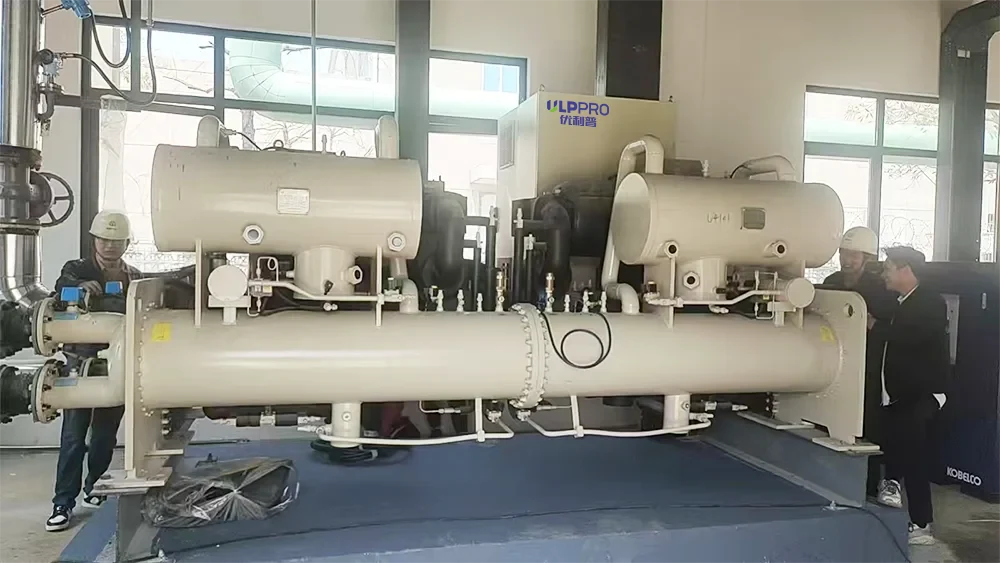

Chiller de parafuso inundado

Destaques da tecnologia principal

Principais recursos da unidade

1.Projeto de refrigerante de pressão positiva: A unidade usa refrigerante de pressão positiva, eliminando a necessidade de um dispositivo de evacuação adicional, simplificando o projeto de ventilação da sala de máquinas.

2. Compressor de parafuso duplo semi-hermético: Utiliza um compressor de parafuso duplo semi-hermético desenvolvido independentemente pela Hanbell, com o motor e o compressor integrados em uma única unidade, eliminando completamente o vazamento da vedação do eixo, resultando em alta eficiência de transmissão, baixo ruído e um longo ciclo de manutenção.

3. Evaporador inundado de alta eficiência (tipo spray): O refrigerante líquido forma uma película líquida uniforme na parte externa dos tubos de troca de calor, melhorando a eficiência da troca de calor em mais de 10% em comparação com evaporadores secos; o baixo volume de carga de refrigerante atende aos requisitos ambientais; o design de coleta de óleo inferior combinado com uma bomba ejetora garante um retorno suave do óleo.

4. Resfriador de óleo embutido: usa refrigerante como meio de resfriamento, eliminando a necessidade de água de resfriamento adicional, resultando em uma estrutura compacta e livre de manutenção.

5. Sistema de retorno de óleo da bomba ejetora independente: Garante o retorno oportuno do óleo ao compressor sob quaisquer condições de carga, evitando danos devido à falta de óleo.

6. Estrangulamento da placa de orifício fixo: Sem peças móveis; o controle de fluxo é obtido através do equilíbrio dinâmico do próprio refrigerante, garantindo operação estável sob carga total, carga parcial e condições variáveis ​​sem atraso. 7. Controle inteligente de microcomputador: interface homem-máquina chinesa, exibição clara de dados operacionais e operação conveniente.

Garantia de alta confiabilidade

1.Projeto e fabricação profissional: A Hanbell Precision Machinery se concentra na pesquisa, desenvolvimento e fabricação de compressores de parafuso há mais de vinte anos, mantendo uma participação de mercado líder no mercado doméstico de compressores de parafuso com tecnologia madura e confiável.

2.Certificação e testes autorizados: A unidade passou na certificação do Centro Nacional de Supervisão e Inspeção de Qualidade de Equipamentos de Refrigeração de Compressores. Cada unidade passa por testes completos de desempenho de acordo com os padrões nacionais antes de sair da fábrica para garantir uma qualidade estável.

3. Retorno de óleo da bomba ejetora confiável: Utilizando uma bomba ejetora como componente de retorno de óleo e usando gás flash de alta/média pressão como fonte de energia, o retorno de óleo lateral de baixa pressão é alcançado sem perda de energia para a unidade, garantindo a segurança do compressor.

Design de alta eficiência e economia de energia

1. Compressor de parafuso duplo semi-hermético: alta eficiência de transmissão, operação estável, baixo ruído e baixos custos de manutenção, tornando-o mais eficiente em termos energéticos do que os compressores tradicionais de tipo aberto.

2. Condensador de alta eficiência: Adotando uma câmara superior e inferior + design de placa defletora, o refrigerante líquido flui ao longo da borda do invólucro, melhorando significativamente a eficiência de troca de calor dos tubos de cobre, reduzindo a temperatura de condensação em 0,5 ~ 1 ℃ e melhorando significativamente a eficiência energética da unidade.

3. Evaporador inundado (spray): O refrigerante forma uma película líquida na parte externa dos tubos de troca de calor, resultando em um alto coeficiente de transferência de calor; o retorno suave do óleo melhora ainda mais a eficiência do sistema.

4.Controle de estrangulamento da placa de orifício: Ajusta dinamicamente a vazão do refrigerante, sempre combinando perfeitamente com a carga da unidade, evitando o desgaste mecânico e o atraso de controle das válvulas de estrangulamento tradicionais.

Controle Inteligente Avançado

1.Controlador de microcomputador de alta velocidade: A velocidade de processamento de 0,25ms/1K Words garante operação estável da unidade e resposta rápida.

2.Interface Homem-Máquina Fácil de Usar: A tela sensível ao toque possui espaço de armazenamento integrado, exibindo o status operacional completo da unidade em tempo real, proporcionando operação intuitiva e conveniente.

3. Controle PID preciso: Ajusta automaticamente a carga da unidade com base no desvio entre a temperatura de saída de água gelada/quente e o valor alvo, alcançando uma precisão de controle de temperatura da água de ± 0,3 ℃.

4. Proteção abrangente da unidade: Possui mais de 30 funções de proteção de segurança, incluindo sobretensão, subtensão, proteção de sequência de fase, sobrecarga do compressor, proteção de alta e baixa pressão e proteção anticongelante, garantindo a segurança do equipamento.

5.Serviço de nuvem e integração predial: O protocolo de comunicação Modbus-RTU reservado permite integração perfeita com sistemas de monitoramento predial; serviços em nuvem são fornecidos, apoiando monitoramento remoto e alerta precoce.
