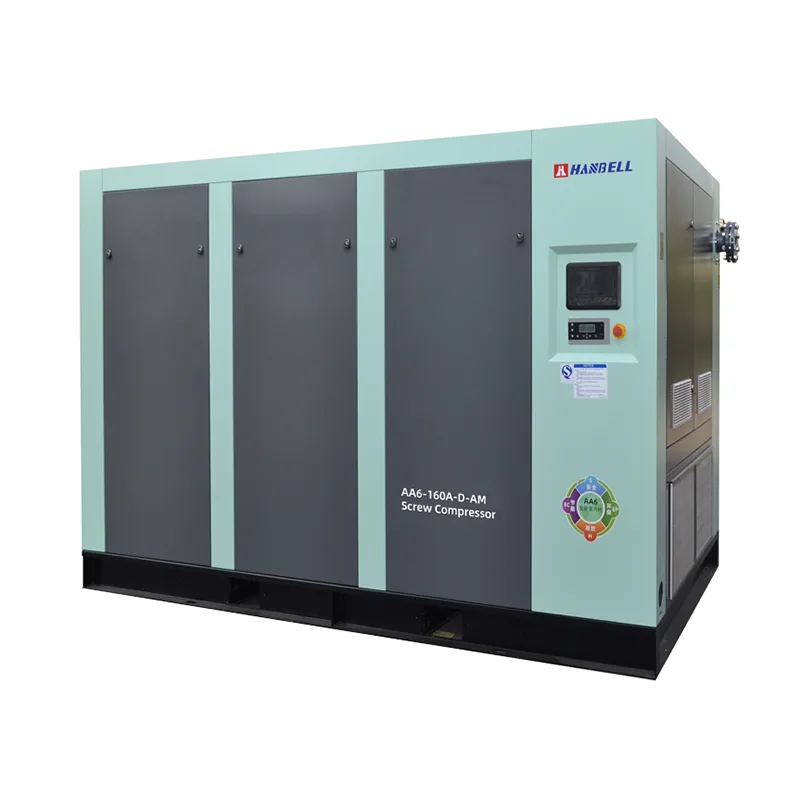

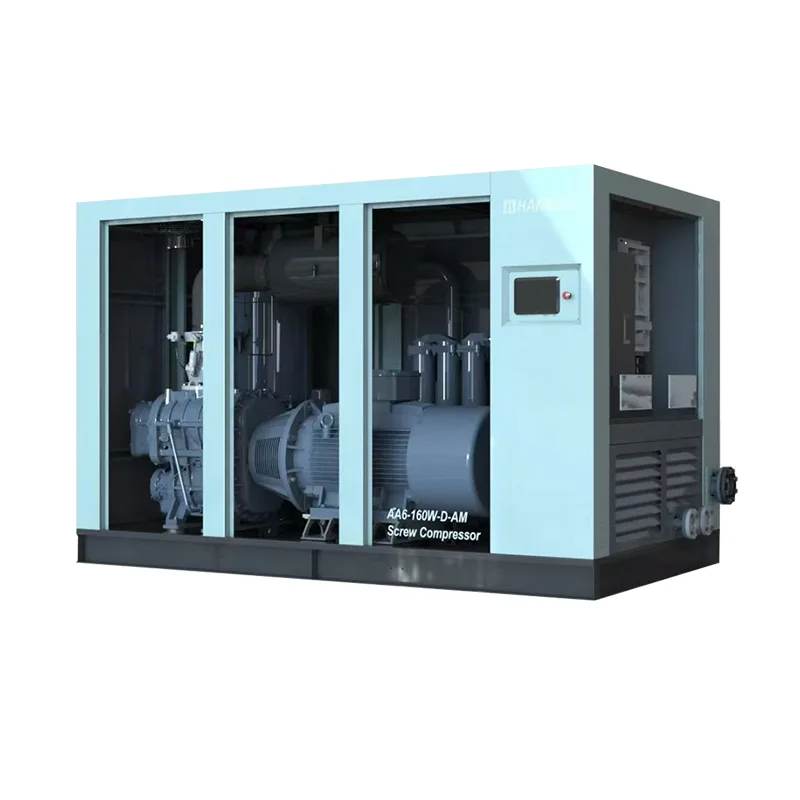

Compressor de ar de parafuso de frequência variável de compressão de dois estágios

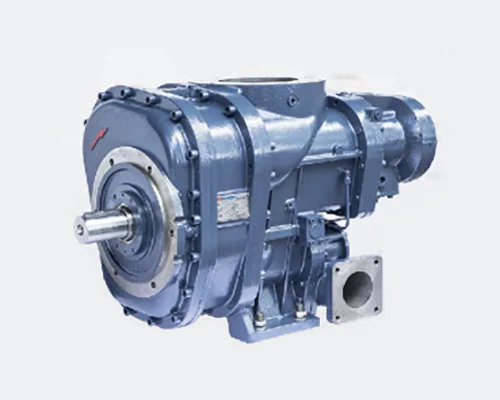

O componente mais importante de um compressor de ar - a unidade principal do compressor de parafuso:

Projetado por uma equipe de Taiwan, o compressor de ar de parafuso de frequência variável de compressão de dois estágios adota a eficiente unidade de parafuso de compressão de dois estágios da série ABD. Possui dois estágios de compressão independentes, baixa taxa de compressão, baixo vazamento no hospedeiro, alta eficiência volumétrica e uma redução de potência de 5 a 10% para o mesmo volume de ar. O resfriamento por spray de névoa de óleo entre estágios é usado para aumentar a eficiência adiabática da compressão. Um rotor grande e um projeto de baixa velocidade de 1.500 rpm com um sistema de transmissão de baixa velocidade são empregados, resultando em baixo ruído e vibração e alta confiabilidade.

O modelo de frequência variável de ímã permanente adota motores de ímã permanente IE4 de alta eficiência:

O compressor de ar de parafuso de frequência variável de compressão de dois estágios Hanbell usa motores de frequência variável de alta eficiência dedicados IE4, com um grau de proteção de IP55, isolamento de classe F e aumento de temperatura de classe B. Equipado com rolamentos importados da marca SKF para garantir a operação estável e confiável do motor a longo prazo.

Ventilador centrífugo:

O modelo de compressor de ar de parafuso de frequência variável de compressão de dois estágios Hanbell adota o design side-in-top-out (top-out) do ventilador centrífugo. Possui pressão de ar estável, um design de sucção eficiente, troca de calor uniforme, alta eficiência de troca de calor na temperatura do anel e melhor temperatura de injeção de óleo e eficiência da unidade principal. O design do ventilador centrífugo de baixa velocidade e grande capacidade economiza energia e é silencioso.

Conjunto mais frio:

O cooler tipo "pino" foi projetado com montagem confiável. O resfriador do circuito de óleo é projetado como uma unidade separada, e o projeto da ranhura de tensão do resfriador é adotado para evitar vazamentos causados ​​por grandes diferenças de temperatura na entrada e saída das portas de óleo devido à deformação por tensão térmica; durante o desligamento, o óleo é armazenado para proteger totalmente os canais internos do resfriador.

Acoplamento de fixação:

Conveniente para manutenção; O elastômero 98SHA pode transmitir alto torque e possui bom desempenho de amortecimento.

Válvula de admissão de marca de alta eficiência:

Válvula de admissão normalmente fechada, com baixa perda de pressão de admissão. Fecha rapidamente durante o desligamento de emergência para evitar que óleo lubrificante seja pulverizado durante a parada de emergência; tem uma longa vida útil, com uma vida útil normal de mais de 1 milhão de vezes.

Inversor:

É adotado o inversor INOVANCE da marca de renome nacional. O inversor possui um design de circuito de alta eficiência e uma unidade aritmética de alto desempenho, permitindo uma conversão eficiente de energia e fazendo com que o equipamento opere com maior eficiência energética e ecologicamente correto. Além disso, este inversor oferece vários modos de controle, como controle vetorial de indução, controle vetorial de comutação e controle vetorial de excitação, que podem obter efeitos de controle eficientes e de economia de energia em vários cenários de carga.

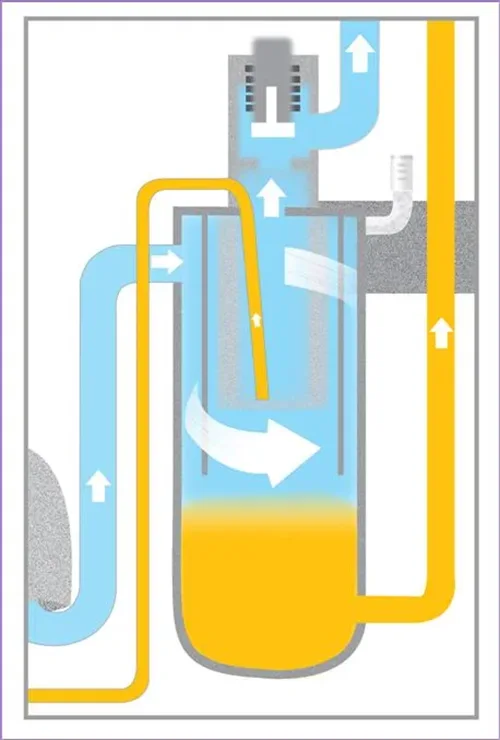

Sistema de separação de petróleo e gás:

O núcleo de separação de óleo Hanbell adota um design com uma área de filtração extremamente grande. O ar comprimido entra tangencialmente no tanque de óleo e gira em alta velocidade. Sob a ação da gravidade e da força centrífuga, o óleo é ejetado e afunda ao longo da parede do tanque até o fundo. Em seguida, passa por uma filtração adicional pelo núcleo do filtro, resultando no ar comprimido com um teor de óleo ≤ 3 PPM após a filtração, garantindo a qualidade do ar.

Sistema de oleodutos e gasodutos:

O design de vedação suave do anel O e do anel ED garante nenhum vazamento na tubulação. O circuito de óleo é projetado em material de aço inoxidável, apresentando uma estrutura robusta, elegante e de alta confiabilidade, evitando efetivamente a ocorrência de ferrugem no interior da tubulação.

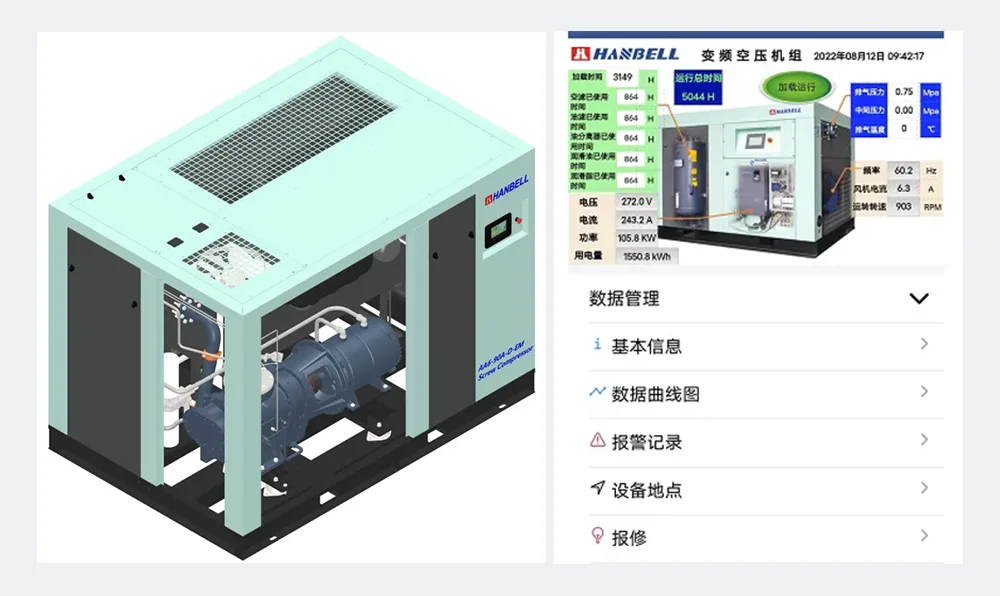

Sistema de serviço em nuvem Hanbell:

Os compressores de ar de parafuso de frequência variável de compressão de dois estágios da Hanbell estão todos equipados com um sistema de serviço em nuvem. Através da tecnologia da Internet das Coisas, realiza funções como monitoramento remoto, serviço pós-venda remoto, alarme de falhas e rastreamento de localização de equipamentos. Através de uma grande quantidade de análise de dados, fornece uma base de dados objetiva para a melhoria, manutenção e estado de saúde do equipamento.
