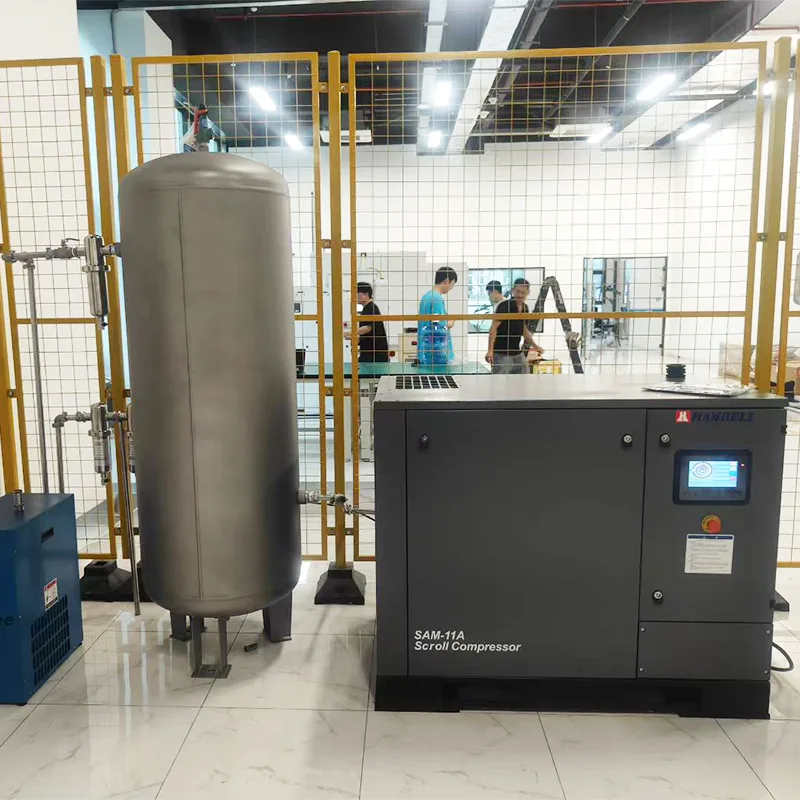

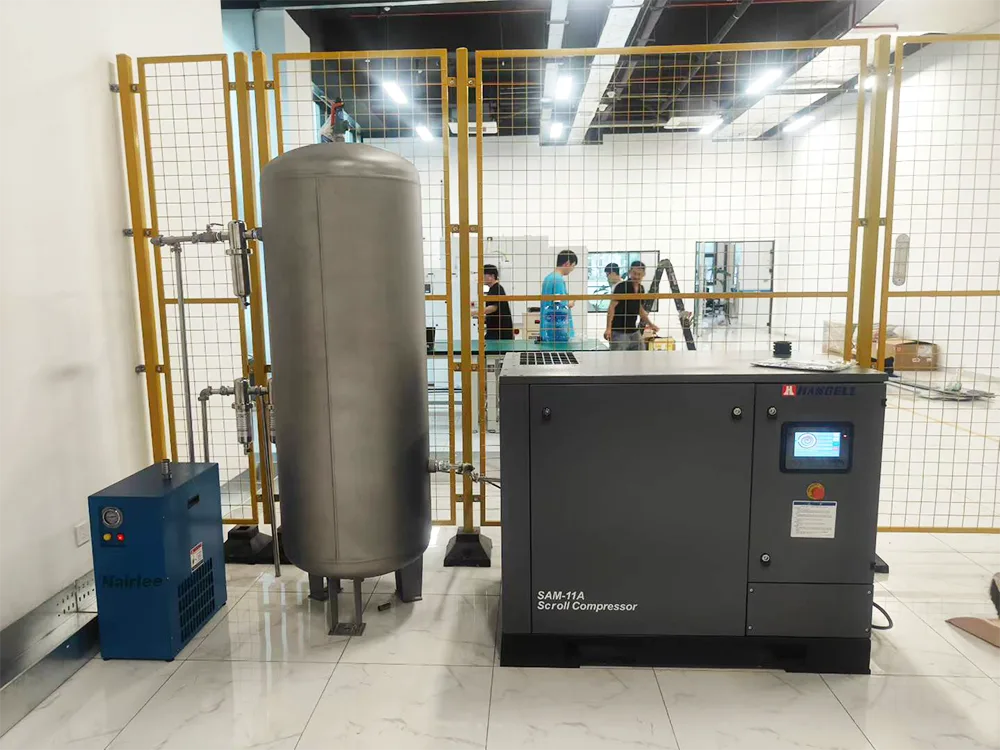

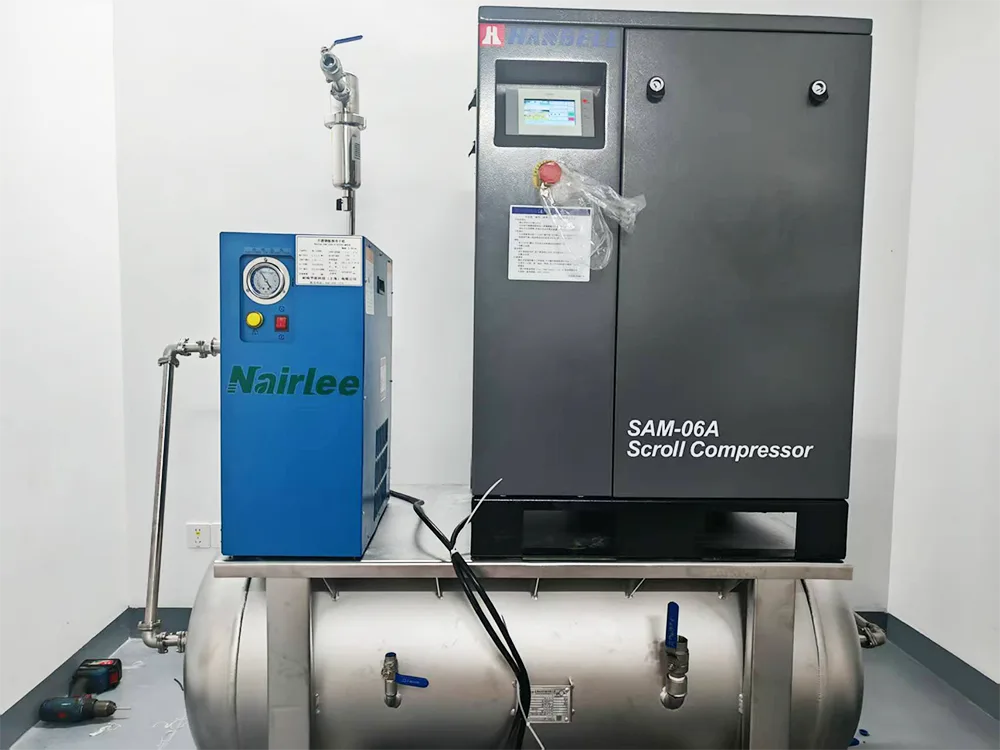

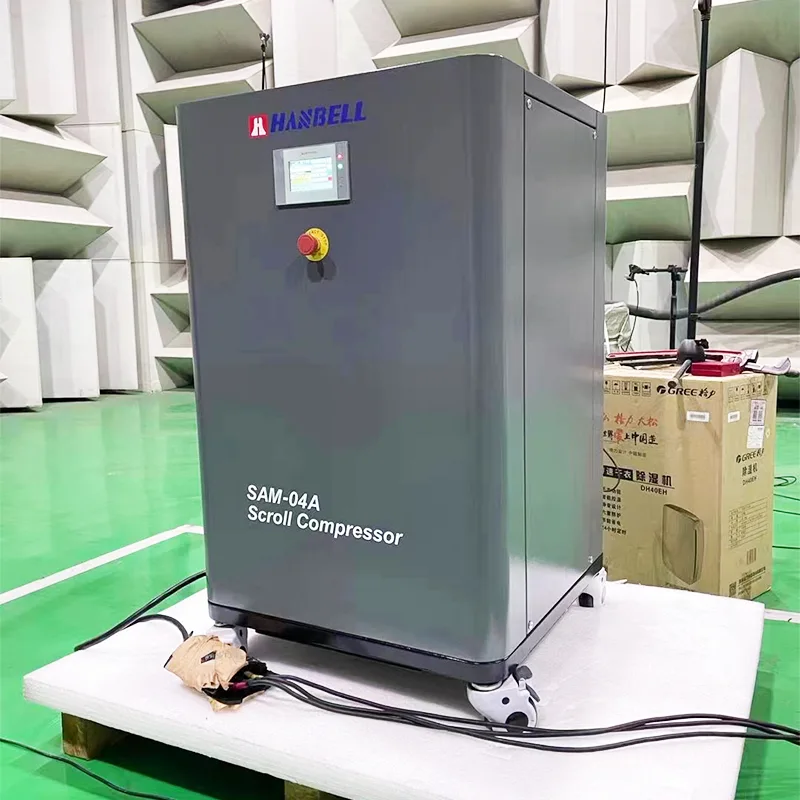

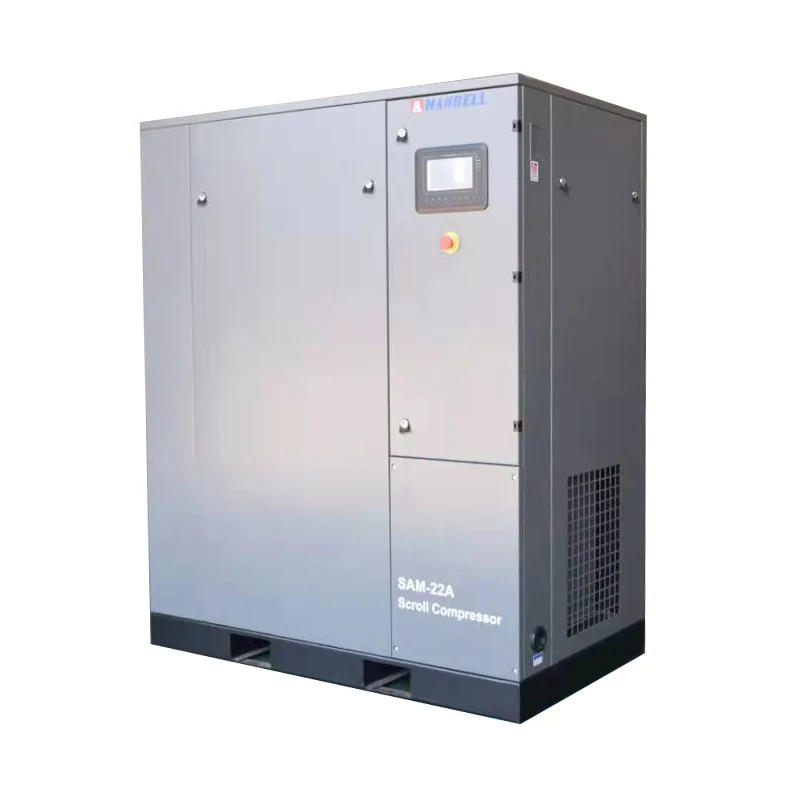

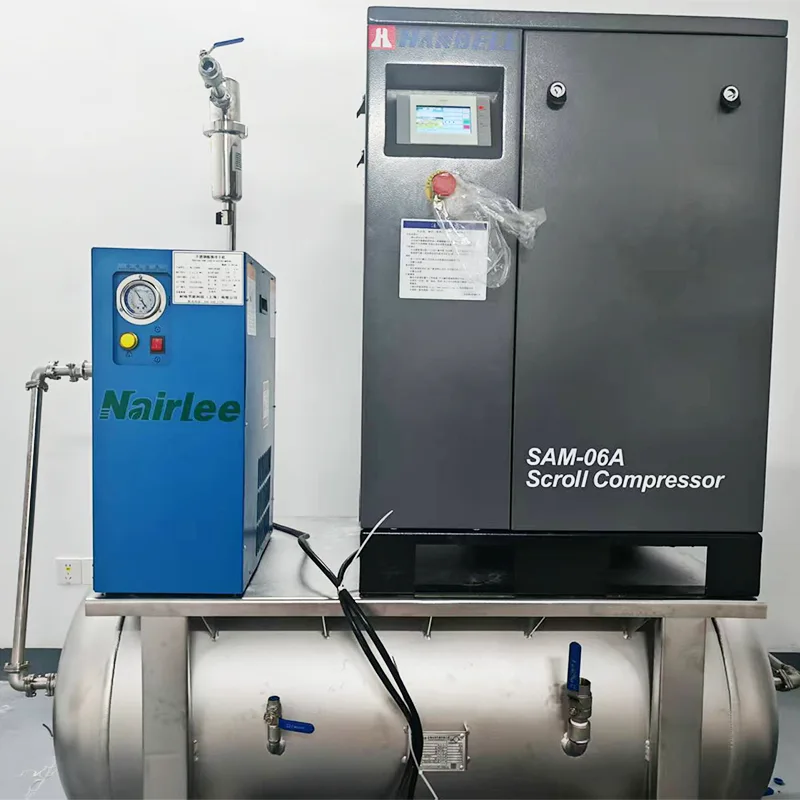

Compressor de ar scroll isento de óleo

Princípio de funcionamento do compressor de ar scroll

Os principais componentes de um compressor scroll são dois envoltórios scroll evolventes de formato idêntico, mas posicionados 180° fora de fase um do outro. Um é o scroll fixo e o outro é o scroll orbital, que é acionado por um eixo excêntrico e gira em torno do eixo do scroll fixo sem girar em seu próprio eixo. Durante a operação, as duas espirais entram em contato em vários pontos, formando linhas de vedação. Juntamente com a vedação adequada nas faces finais dos dois espirais, são criadas várias bolsas de gás em forma de crescente. À medida que o pergaminho orbital gira, o ponto de contato entre os dois pergaminhos se move continuamente ao longo da curva do pergaminho, fazendo com que o tamanho e a forma desses bolsões em forma de crescente mudem constantemente. A porta de sucção do compressor está localizada na parte superior da carcaça fixa do scroll. Quando o eixo excêntrico gira no sentido horário, o gás entra na câmara de sucção através da porta de sucção e é então aspirado para os bolsos externos em forma de crescente que estão conectados à câmara de sucção. À medida que estas bolsas externas se fecham em relação à câmara de sucção, os seus volumes selados movem-se gradualmente em direção ao centro da espiral fixa enquanto encolhem continuamente, comprimindo assim o gás e aumentando a sua pressão.

Mecanismo de compressão

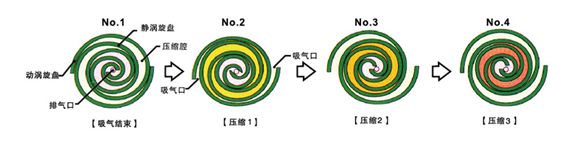

A rolagem orbital gira na sequência mostrada na figura: No.1 → No.2 → No.3 → No.4. À medida que se move, o volume das câmaras de compressão em forma de crescente localizadas nas posições correspondentes diminui gradualmente. Depois que o gás é comprimido, ele é descarregado pela porta de descarga central.

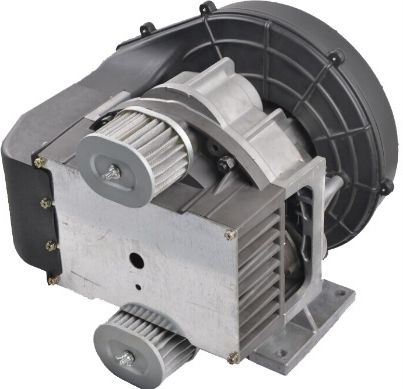

Unidade compressora scroll isenta de óleo

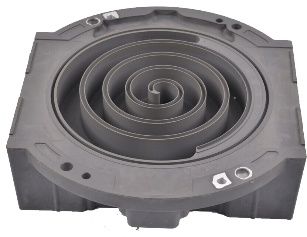

 Rolagem fixa

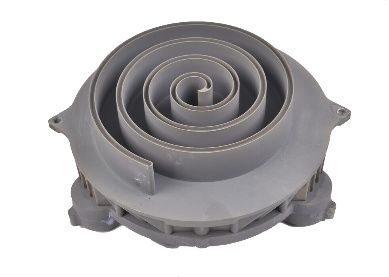

Pergaminho orbital

Vantagem e recurso

1. Alta confiabilidade

1）O compressor scroll possui menos componentes principais – apenas 1/8 do número encontrado em um compressor de pistão. Esta redução significativa de peças é um fator chave para melhorar a confiabilidade.

2) O pequeno raio de rotação resulta em menos desgaste, maior eficiência mecânica e menor vibração.

3) Um sistema de unidade inteira controlado cientificamente garante ainda mais estabilidade.

2. Menor ruído

1）A ausência de válvulas de admissão/exaustão e mecanismos móveis complexos elimina batidas na placa da válvula e ruído de explosão de gás, reduzindo drasticamente os níveis gerais de ruído.

2) O processo contínuo e estável de admissão/descarga resulta em pulsação de fluxo de ar extremamente pequena.

3）Um compressor de ar scroll de 15 HP (11 kW) produz um nível de ruído de apenas 62 dBA, permitindo que seja instalado em praticamente qualquer lugar, economizando custos de instalação significativos e ao mesmo tempo atendendo aos requisitos ambientais.

3. Menor consumo de energia

1）Devido ao efeito de sobrealimentação de admissão e à ausência de volume de folga, a eficiência volumétrica de um compressor de ar scroll pode atingir mais de 98%.

2）Como o processo de compressão ocorre gradualmente em várias câmaras de trabalho, a diferença de pressão entre as câmaras adjacentes é muito pequena, resultando em vazamentos extremamente baixos. O processo de compressão multiestágio também garante alta eficiência térmica.3）A ausência de válvulas de admissão/exaustão significa que as perdas de resistência na admissão e na descarga são praticamente zero. Sem desgaste por atrito dos mecanismos móveis, a eficiência mecânica é alta. Esta é a principal razão pela qual os compressores scroll conseguem poupanças de energia significativamente maiores em comparação com outros tipos de compressores de ar.

4. Menor custo de manutenção

Menos componentes na unidade do compressor, especialmente menos peças de desgaste, reduzem significativamente a possibilidade de substituição de peças. Além disso, o longo intervalo de substituição de peças consumíveis torna a unidade fácil de usar, com carga mínima de trabalho de manutenção e baixo custo de manutenção.

5. Ar comprimido 100% isento de óleo

Somente um compressor de ar isento de óleo pode gerar ar comprimido isento de óleo. Quer a produção ocorra nas indústrias farmacêutica, alimentícia, eletrônica de precisão ou similares, evitar riscos é essencial. É por isso que são necessárias soluções de ar comprimido isentas de óleo – para aplicações que exigem ar comprimido de alta pureza. Sem óleo significa sem risco: sem risco de contaminação, sem risco de danificar produtos ou torná-los inseguros e sem risco de paralisações de produção. Em suma, a ausência de petróleo significa que não há risco para a sua reputação arduamente conquistada.

Economia de energia, baixo consumo, fácil operação.

Parâmetros técnicos para compressor de ar scroll isento de óleo
