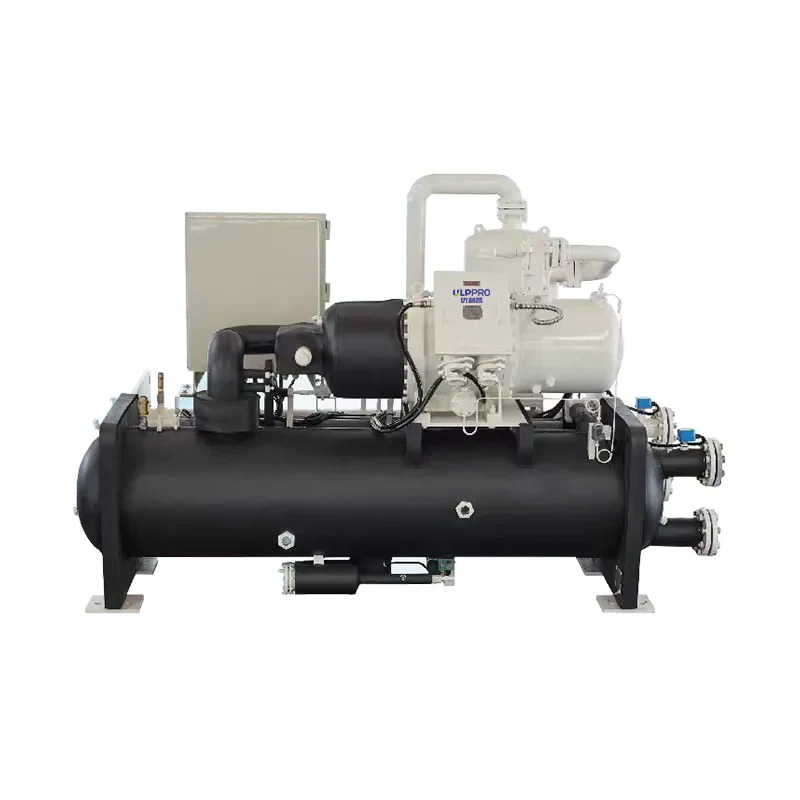

Bomba de calor de parafuso de alta temperatura

Projeto do sistema

Estas bombas de calor de parafuso de alta temperatura são sistematicamente otimizadas para operação em alta temperatura durante a fase de projeto: o caminho de circulação do refrigerante é mais estável, a distribuição da pressão interna é mais equilibrada e os principais componentes sempre operam dentro de uma faixa razoável.

Ele pode manter a saída em alta temperatura por um longo tempo, tornando-o mais adequado para cenários de operação contínua.

Estrutura do Parafuso

As estruturas de parafuso têm diversas vantagens inerentes em aplicações de alta temperatura:

Processo de compressão contínuo, resultando em uma operação mais suave

Tensão interna uniforme, adequada para operação prolongada em plena carga

Maior adaptabilidade às mudanças nas condições operacionais

Em água quente de alta temperatura, recuperação de calor e campos de aquecimento industrial, as bombas de calor de parafuso de alta temperatura não são uma opção de alta qualidade, mas sim uma escolha mais segura e madura.

Do ponto de vista do projeto estrutural, a unidade otimiza os processos de evaporação e condensação, permitindo que o refrigerante participe plenamente na troca de calor dentro do trocador de calor, reduzindo assim a perda ineficaz de energia.

Instalação

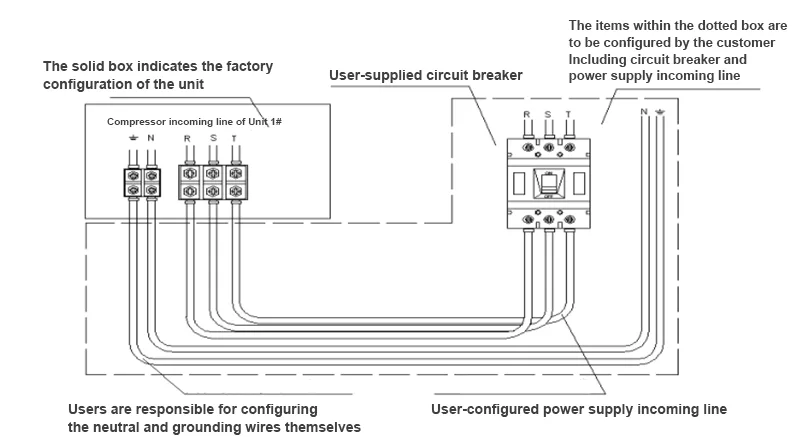

Diagrama de fiação de unidade única da unidade de compressor de parafuso de baixa tensão

As configurações dentro da caixa são as configurações padrão de fábrica.

A caixa de linha pontilhada indica configurações que podem ser personalizadas pelo cliente.

1) As linhas de energia (trifásica de cinco fios) do gabinete de distribuição do cliente ao gabinete de potência, bem como as especificações e diâmetros dos fios, estão especificadas na tabela de parâmetros elétricos. (A fiação deve ser configurada pelo próprio cliente.)

2) O método de entrada e saída de energia do gabinete de energia é de cima para baixo e depois para fora.

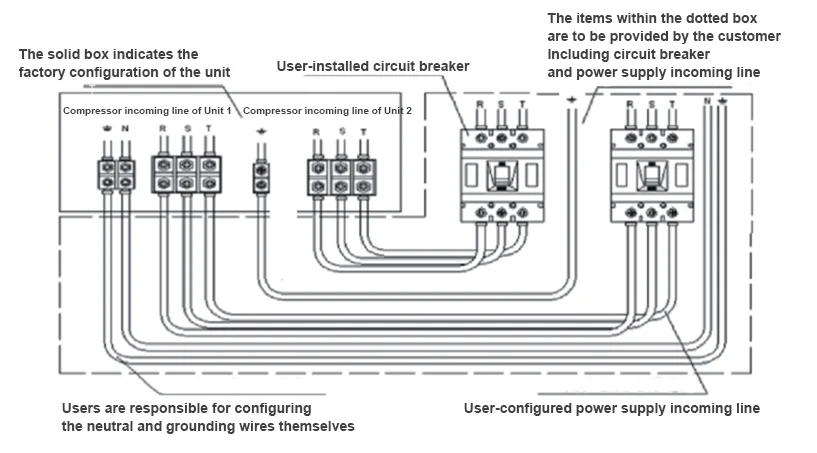

Diagrama de fiação de unidade dupla de unidade de compressor de parafuso de baixa tensão

1) As linhas de energia (trifásica de cinco fios) do gabinete de distribuição do cliente ao gabinete de potência, bem como as especificações e diâmetros dos fios, estão especificadas na tabela de parâmetros elétricos. (A fiação deve ser configurada pelo próprio cliente.)

2) O método de entrada e saída de energia do gabinete de energia é de cima para baixo e depois para fora.

Tabela de parâmetros elétricos

Unidade de compressor único

Nota: O disjuntor deve ser selecionado pelo cliente. Utilize um disjuntor do tipo proteção do motor. Os usuários de unidade única requerem uma linha de fonte de alimentação e os usuários de unidade dupla requerem duas linhas de fonte de alimentação. Os parâmetros elétricos acima são valores teóricos calculados; consulte os parâmetros reais.

Unidade de compressor duplo

Nota: O disjuntor deve ser selecionado pelo cliente. Utilize um disjuntor do tipo proteção do motor. Os usuários de unidade única requerem uma linha de fonte de alimentação e os usuários de unidade dupla requerem duas linhas de fonte de alimentação. Os parâmetros elétricos acima são valores teóricos calculados; consulte os parâmetros reais.

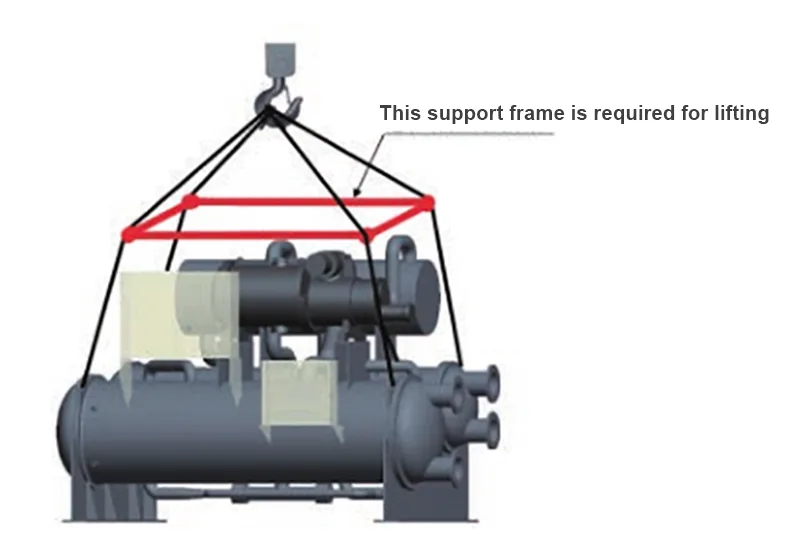

Diagrama de levantamento da unidade （Este suporte é necessário para içamento.）
