Bomba de vácuo de parafuso seco de velocidade fixa

A durável bomba de vácuo de parafuso seco de velocidade fixa da Yuzhen apresenta uma estrutura simples e operação estável, tornando-a adequada para aplicações com condições operacionais fixas e produção contínua. É uma solução clássica de vácuo a seco econômica e de baixa manutenção.

Enviar consulta

Descrição do produto

Para clientes com ritmos de produção estáveis e requisitos de vácuo relativamente constantes, não é necessário um controle complexo. A bomba de vácuo de parafuso seco de velocidade fixa Yuzhen, com suas principais vantagens de estabilidade, durabilidade e facilidade de manutenção, tornou-se uma escolha de longo prazo para muitas fábricas.

Os rotores de parafuso desta série são usinados com precisão, garantindo excelente vedação e bombeamento contínuo e estável. Usando um método de acionamento maduro e confiável, ele inicia diretamente e opera suavemente, reduzindo a complexidade desnecessária do controle. A estrutura isenta de óleo torna o sistema mais limpo e reduz significativamente a frequência de manutenção, facilitando o uso diário.

Seja para linhas de produção contínuas, fornos a vácuo, processos de revestimento ou aplicações convencionais de vácuo industrial, esta bomba de vácuo de parafuso seco de velocidade fixa fornece saída estável, ajudando as empresas a controlar o investimento em equipamentos e os custos de manutenção a longo prazo, garantindo ao mesmo tempo a eficiência.

Yuzhen, contando com a tecnologia madura de fabricação de parafusos da Hanbell e o rigoroso sistema de controle de qualidade, possui produtos que passaram por várias certificações internacionais e atendem ao mercado industrial global há muito tempo. Também obteve certificações internacionais como ISO-9001, UL dos Estados Unidos, CE da Europa e Lloyd's Marine Grade da Suíça.

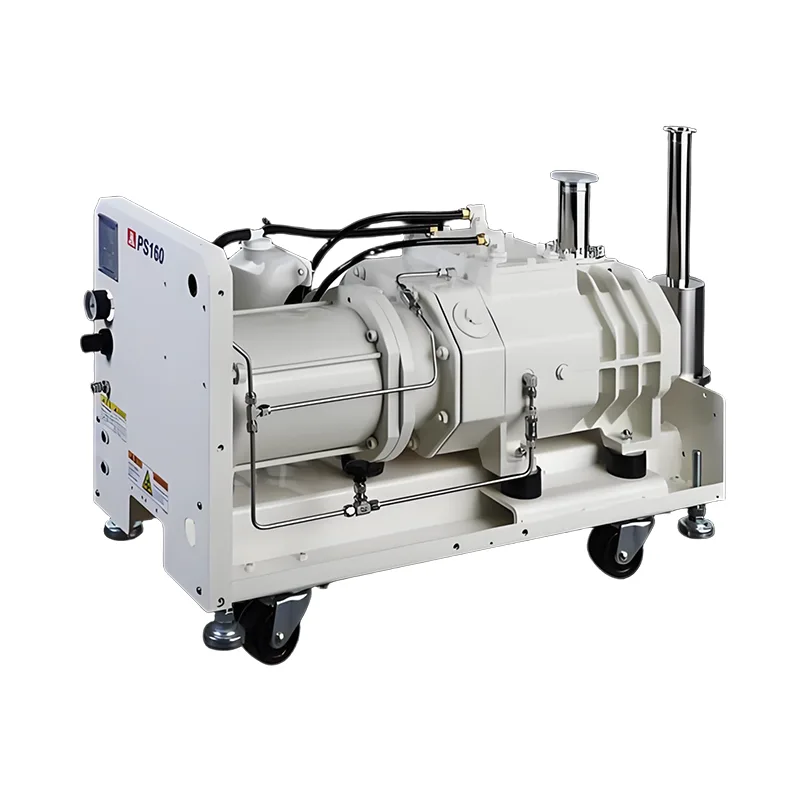

BOMBA DE VÁCUO DE PARAFUSO SECO SÉRIE PS

Principais recursos

1. Caminho curto do gás e redução da contaminação do gás de processo

Comparando com outros tipos de bomba de vácuo seca, a bomba de vácuo de parafuso HANBELL tem o caminho de gás mais curto na bomba de vácuo e isso pode reduzir a contaminação do gás de processo. Os rotores de parafuso podem funcionar como um mecanismo de transmissão de pó, funcionam bem mesmo que haja muita contaminação dentro da bomba.

2. Excelente desempenho da bomba devido aos excelentes efeitos de vedação do perfil do rotor

O perfil patenteado do rotor pode fornecer excelentes efeitos de vedação ao rotor, portanto, uma folga maior é permitida entre eles. O desgaste do rotor da bomba e o emperramento do rotor pela contaminação do processo podem ser reduzidos através de uma maior folga permitida.

3. Estrutura simples reduz a chance de parada inesperada da bomba e facilita o processo de revisão.

O vácuo tipo parafuso é composto por um par de rotores de parafuso e placas de isolamento são necessárias em diferentes estágios da câmara de bombeamento. A contaminação do processo entre rotores e placas de isolamento também pode ser evitada. A revisão da bomba seca Hanbell é muito mais fácil do que outro tipo de bomba seca, portanto, o tempo de reparo é mais curto e o custo é menor.

4. O controlador do microprocessador e o software de controle remoto podem proteger a bomba de situações anormais.

O controlador microprocessado fornece vários parâmetros da bomba para monitoramento do status de operação. A bomba pode ser facilmente operada e monitorada pelo painel de operação. O software de controle remoto pode ajudar o cliente a monitorar remotamente o status de funcionamento da bomba.

Vantagens

1. Líquido refrigerante especial é utilizado para resfriamento, evitando a possível corrosão da carcaça pela água de resfriamento.

2. A interface de operação móvel é conveniente para operação; ele exibe a condição real de funcionamento da bomba de vácuo e pode ser exibido em chinês e inglês, atendendo verdadeiramente aos clientes.

3. Conector de alimentação de nível militar, seguro e conveniente.

4. Aquecedor de nitrogênio, tornando a bomba de vácuo mais adequada para processos de semicondutores como CVD e PECVD.

5. Sinal de controle e interface de sinal de comunicação, permitindo o monitoramento remoto da bomba de vácuo.

Fixed Speed Dry Screw Vacuum Pump

BOMBA DE VÁCUO DE PARAFUSO SECO SÉRIE PS

Modelo		Unidade	PS80	PS160	PS180
Velocidade de bombeamento (50 Hz/60 Hz)		L/min	1300/1600	2150/2600	2500/3000
		m³/h	80/96	140/156	150/180
		cfm	48/57	82/92	88/105
Pressão UITimate		Torr	≤7,5*10^⁻3
		mbar	≤1*10^-2
		Pai	≤1
Motor	Freqüência	Hz	50/60
	Tensão	V	220~440
	Poder	HP	4	6	6
		KW	2.98	4.47	4.47
Conexão	Entrada		NW50
	Outer		NW40
Resfriamento Água	Fluxo	L/min	3~7
	Pressão	kg/cm²	2~4
	Temperatura	℃	18~30
	Conexão		RC3/8”
N2	Pressão	MPa	0,15~0,2
	Diluir Fluxo	L/min	0~60
	Fluxo de vedação	L/min	0~20
	Conexão		Swagelok 1/4”
DIM.LWH		milímetros	814380663	895405678	920425650
Peso		kg	280	300	320
Barulho		dB(A)	≤68	≤70	≤70
			Notas: 1. Os níveis de ruído acima são para modelos com motor refrigerado a água e sem carcaça. 2. A instalação de dispositivos de isolamento acústico nos modelos acima pode reduzir ainda mais o ruído em 3-4 decibéis.
Interface			SEMIE73-0299
Taxa de vazamento da bomba		Mbar.1/s	1*10^-5
Temperatura de operação		℃	5~40
Umidade de Operação		RH	abaixo de 90%

Modelo		Unidade	PS602	PS902	PS1302	PS1802
Velocidade de bombeamento (50 Hz/60 Hz)		L/min	8300/10000	12.500/15.000	17500/21000	25000/33300
		m³/h	500/600	750/900	1050/1260	1500/1800
		cfm	294/353	441/530	618/742	883/1060
Pressão UITimate		Torr	≤7,5*10⁻⁴
		mbar	≤1*10⁻³
		Pai	≤0,1
Motor	Freqüência	Hz	50/60
	Tensão	V	220~440
	Poder	HP	4+4	6+4	6+6	6+6
		KW	2,98+2,98	4,47+2,98	4,47+4,47	4,47+4,47
Conexão	Entrada		IS0100 (parafusado)		IS0160 (parafusado)
	Outer		NW40
Resfriamento Água	Fluxo	L/min	3~7
	Pressão	kg/cm²	2~4
	Temperatura	℃	15~30
	Conexão		RC3/8”
N2	Pressão	MPa	0,15~0,2
	Diluir Fluxo	L/min	0~60
	Fluxo de vedação	L/min	0~20
	Conexão		Swagelok 1/4”
DIM.LWH		milímetros	814380865	895380915	920430957	9204301030
Peso		kg	450	520	540	545
Barulho		dB(A)	≤70	≤70	≤70	≤70
			Notas: 1. Os níveis de ruído acima são para modelos com motor refrigerado a água e sem carcaça. 2. A instalação de dispositivos de isolamento acústico nos modelos acima pode reduzir ainda mais o ruído em 3-4 decibéis.
Interface			SEMIE73-0299
Temperatura de operação		℃	5~40
Umidade de Operação		RH	Abaixo de 90%

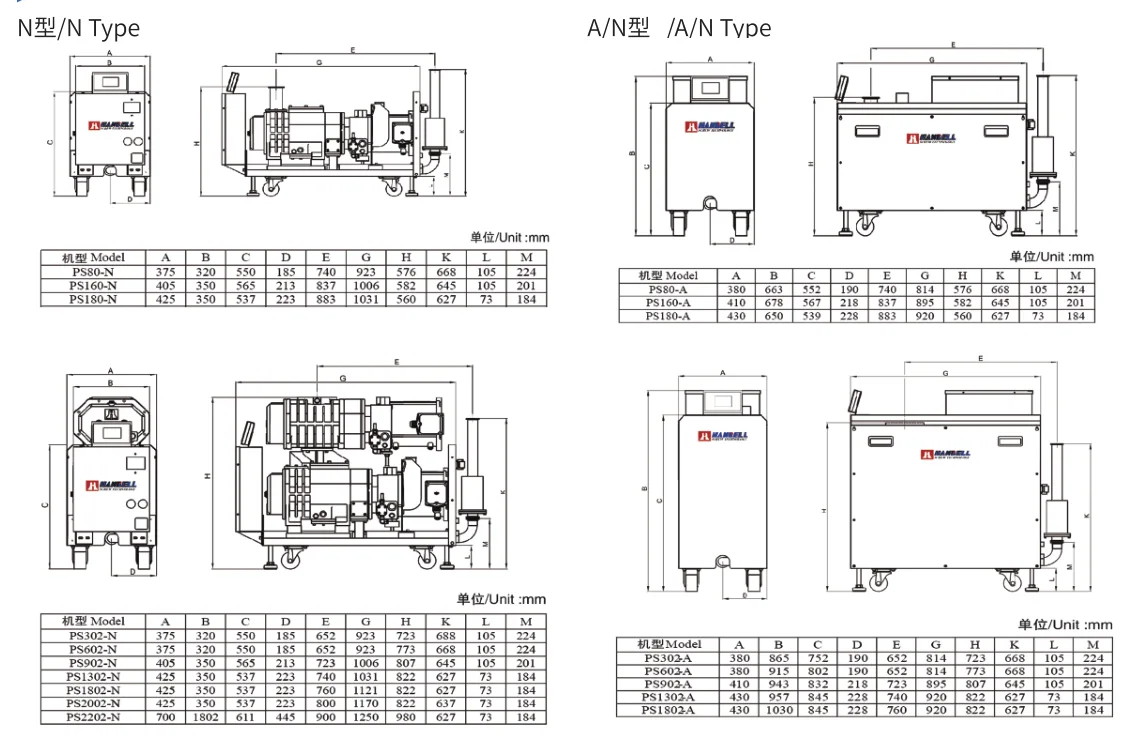

Dimensões físicas PS

Fixed Speed Dry Screw Vacuum Pump

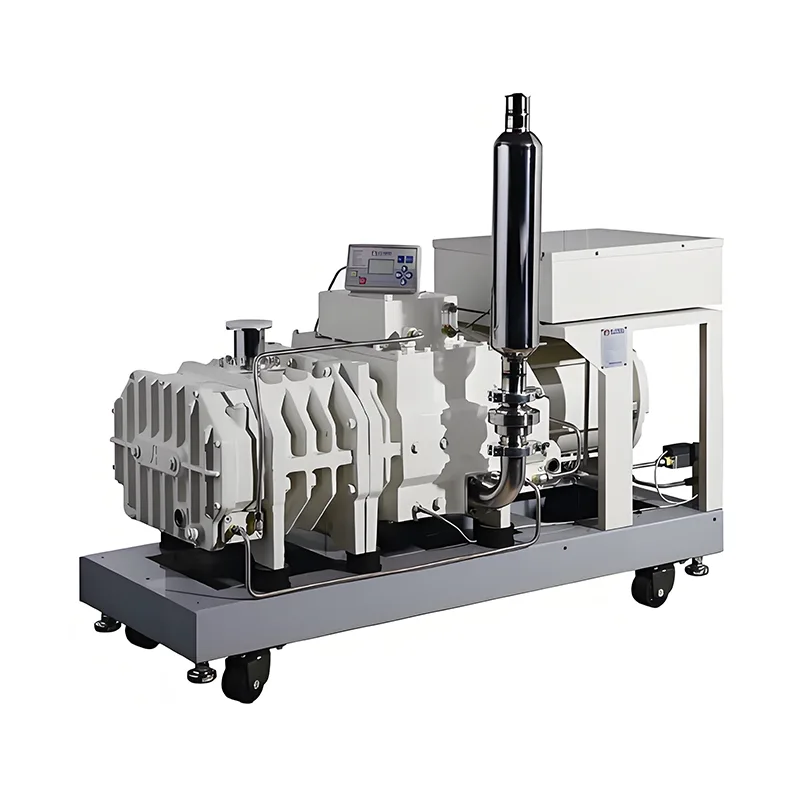

BOMBA DE VÁCUO DE PARAFUSO SECO SÉRIE PD

Características

Bomba de vácuo de parafuso seco, pode ser com motor refrigerado a água (à prova de explosão) ou motor refrigerado a ar (à prova de explosão), alta velocidade de bombeamento em alta pressão, baixo consumo de energia, baixo ruído.

Aplicativo

LCD TFT, painel de toque

Solar

Sistema Metalúrgico

Revestimento

Processos plasmáticos

Processo de secagem

Biotecnologia/Farmacêutica

Indústria química

Parâmetros de desempenho PD

Modelo		Unidade	PD120	PD200	PD300	PD500	PD650	PD800
Velocidade de bombeamento (50 Hz/60 Hz)		L/min	1667/2000	2830/3400	4167/5000	7000/8333	9030/10840	11011/13233
		m³/h	100/120	167/200	250/300	420/500	540/650	680/800
		cfm	59/71	98/117	147/176	248/295	371/382	393/471
Pressão UITimate		Torr	≤7,5*10^-3
		mbar	≤1*10^-2
		Pai	≤1
Motor	Freqüência	Hz	50/60
	Tensão	V	220~380~440
	Poder	HP	4/5.3	6/7,5	8/10	15/20	25/30	25/30
	Poder	KW	2,98/4	4,47/5,5	6,7/7,5	15/11	18,5/22	18,5/22
	Poder	KW	1.6/2	2.2/3	3.6/4.2	6/7	13/10	14/11
Conexão	Entrada		NW50	NW50	ISO63	ISO80	ISO100	ISO100
Conexão	Outer		NW40	NW40	NW40	NW50	ISO63	ISO63
Resfriamento Água	Conexão		RC3/8”				RC1/2”
	Pressão	kg/cm²	2,0~4,0
	Temperatura	℃	3slm18℃~7slm28℃			6slm18℃~15slm28℃
	Fluxo	L/min	3slm18℃~7slm28℃			6slm18℃~15slm28℃
N2	Pressão	kg/cm²	0,15~0,2
	Diluir Fluxo	L/min	Por Processo
	Fluxo de vedação	L/min	10
	Conexão		Swagelok 1/4”
DIM.LWH		milímetros	814380663	920430674	1075430650	1346538,4886	1831610735	1831610735
Peso		kg	280	345	390	550	1050	1050
Barulho		dB(A)	68	<70	<70	<75	<80	<80
Temperatura de operação		℃	5~40°C
Umidade de Operação		RH	Abaixo de 90%

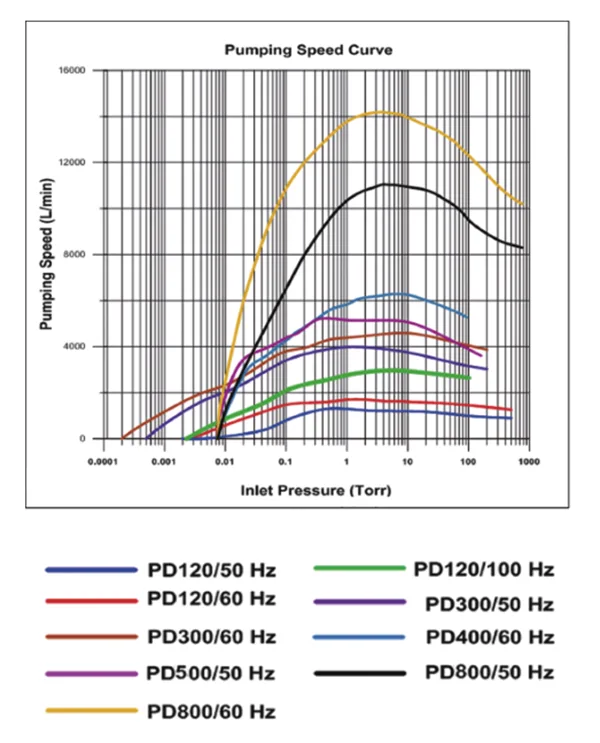

Curva de desempenho PD

Fixed Speed Dry Screw Vacuum Pump

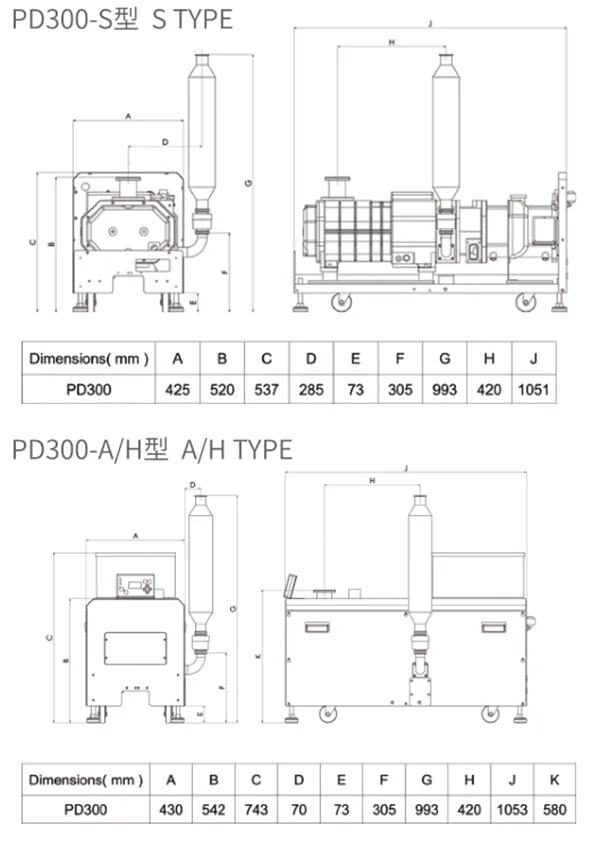

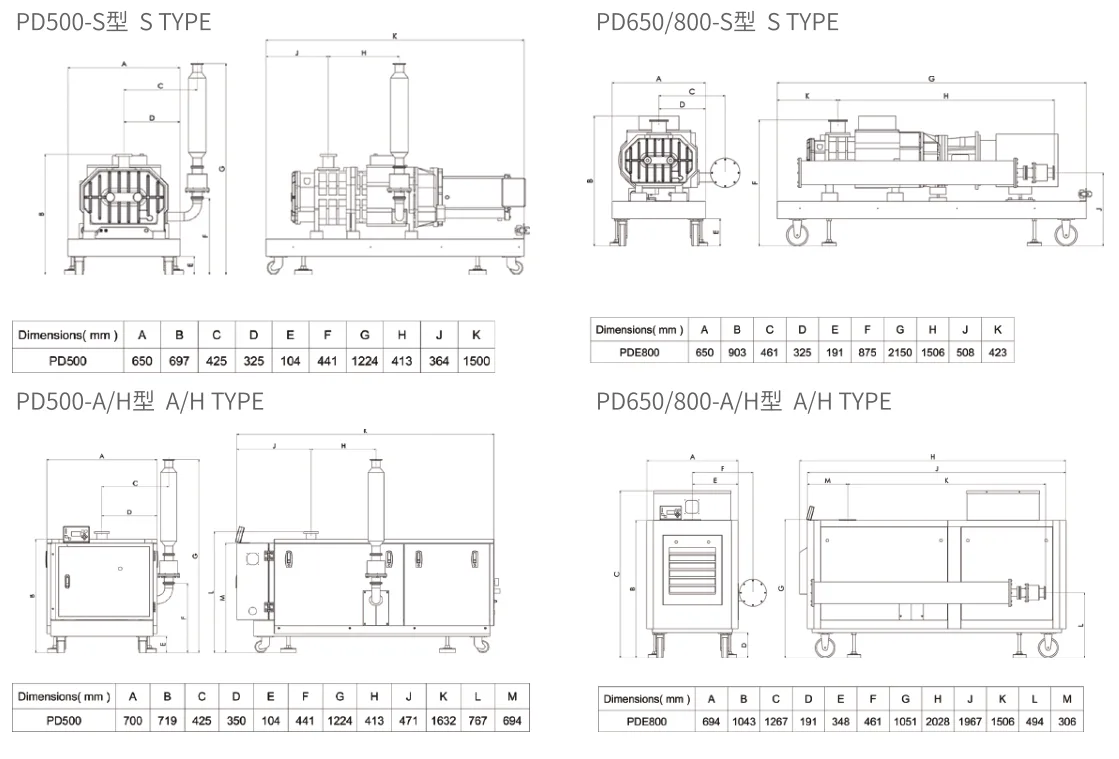

Dimensões físicas do PD

Fixed Speed Dry Screw Vacuum Pump

BOMBA DE RAÍZES SÉRIE PR

Características

1. As bombas PR possuem um mecanismo de bombeamento isento de óleo de alta qualidade.

2. Excelente desempenho da bomba devido aos excelentes efeitos de vedação do perfil do rator.

3. Operar em pressões relativamente baixas o torna altamente confiável

4. Operação silenciosa e sem vibrações

Campo de aplicação

Revestimento a vácuo, forno a vácuo, processo térmico, farmacêutico, químico, semlconductor, TFT/LCD/LED e célula solar, etc.

Parâmetros de desempenho de relações públicas

Modelo		Unidade	PR600	PR900	PR1300	PR1800	PR3000	PR7000
Velocidade de bombeamento (50 Hz/60 Hz)		L/min	13000	20000	26000	33000	63000	140000
		m³/h	800	1200	1600	2000	3800	8400
		cfm	470	706	941	1176	2235	4947
Pressão UITimate		Torr	≤7,5*10⁴
		mbar	≤1*10⁻³
		Pai	≤0,1
Motor	Freqüência	Hz	50/60
	Tensão	V	220~440
	Poder	HP	4	4	6	6	20/08	20
	Poder	KW	2.98	2.98	4.47	4.47	6,7/15	15
Consumo de energia ocioso		KW						1.7
Conexão	Entrada		IS0100		ISO160		ISO200	320 ISO K
Conexão	Outer		IS0063		ISO100		IS0160	160 ISO K
DIM.LWH		milímetros	721322233	778360250	848360272	778360272	1142510358	1490669490
Peso		kg	160	210	220	225	570	880
Barulho		dB(A)	≤60	≤60	≤62	≤62	≤65	≤70
Barulho		dB(A)	Notas: 1. Os níveis de ruído acima são para modelos com motor refrigerado a água e sem carcaça. 2. A instalação de dispositivos de isolamento acústico nos modelos acima pode reduzir ainda mais o ruído em 3-4 decibéis.
Taxa de vazamento da bomba		Mbar.1/s	1*10⁵
Temperatura de operação ℃		℃	5~40
Operação Umidade RH		RH	Abaixo de 90%
