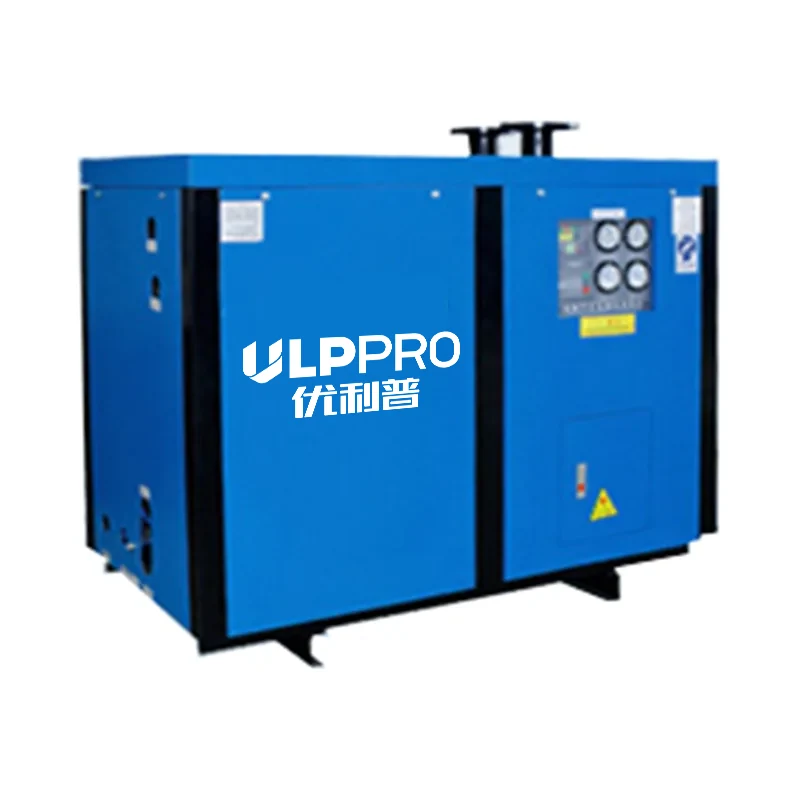

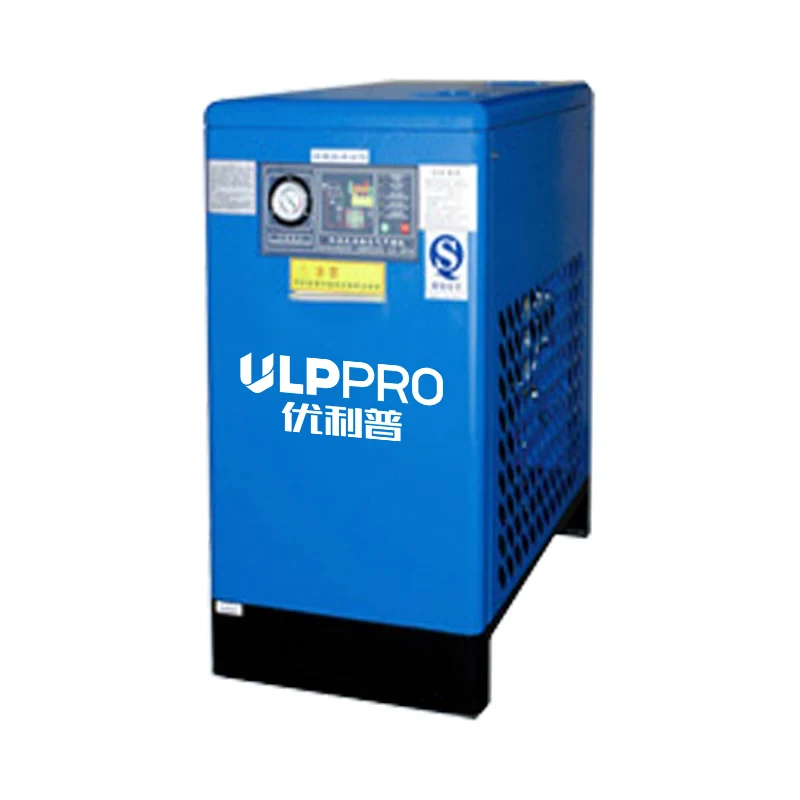

Secador de ar refrigerado

O secador de ar refrigerado China Yuzhen possui um trocador de calor que nós mesmos projetamos e fabricamos, usando folha de alumínio hidrofílica especial. O ventilador foi projetado para facilitar a limpeza sem desmontar o rotor, tornando a manutenção incrivelmente conveniente. Todos os componentes do sistema de refrigeração são de marcas de renome internacional.

Enviar consulta

Descrição do produto

Nosso secador de ar refrigerado adota um design de instalação livre de radiação e usa um ventilador de rotor externo, caracterizado por alto fluxo de ar, longa vida útil e excelente dissipação de calor. Marcas internacionais de alta qualidade para componentes de refrigeração e elementos de controle.

Projeto Estrutural: A estrutura segue o conceito de projeto da proporção áurea, resultando em um design compacto, esteticamente agradável e prático.

O sistema de drenagem também foi modernizado. O dispositivo de separação gás-água, juntamente com uma válvula de drenagem automática de alta qualidade, pode descarregar água condensada de forma contínua e estável, garantindo um desempenho de secagem consistente. O sistema de dissipação de calor deste Secador de Ar Refrigerado possui um pressostato automático que controla automaticamente a partida e parada do ventilador.

Seu sistema de drenagem também possui um filtro cuidadosamente projetado que pode ser limpo regularmente, tornando a manutenção incrivelmente conveniente.

O sistema de refrigeração garante baixas temperaturas e evita a formação de gelo. Combinado com um bom sistema de filtragem de refrigerante, não há fenômeno de formação de gelo e pode remover a umidade do ar comprimido de maneira eficaz e estável.

Certificações Internacionais e Domésticas

Certificação do Sistema de Gestão da Qualidade ISO 9001: Cada etapa, desde a pesquisa e desenvolvimento até a produção, atende a altos padrões.

Padrão GB 150 para Vasos de Pressão: Garante a segurança e confiabilidade do equipamento.

Certificação CE (para modelos selecionados): Nossos produtos podem entrar com sucesso no mercado internacional, atendendo aos requisitos de segurança, saúde e ambientais da UE.

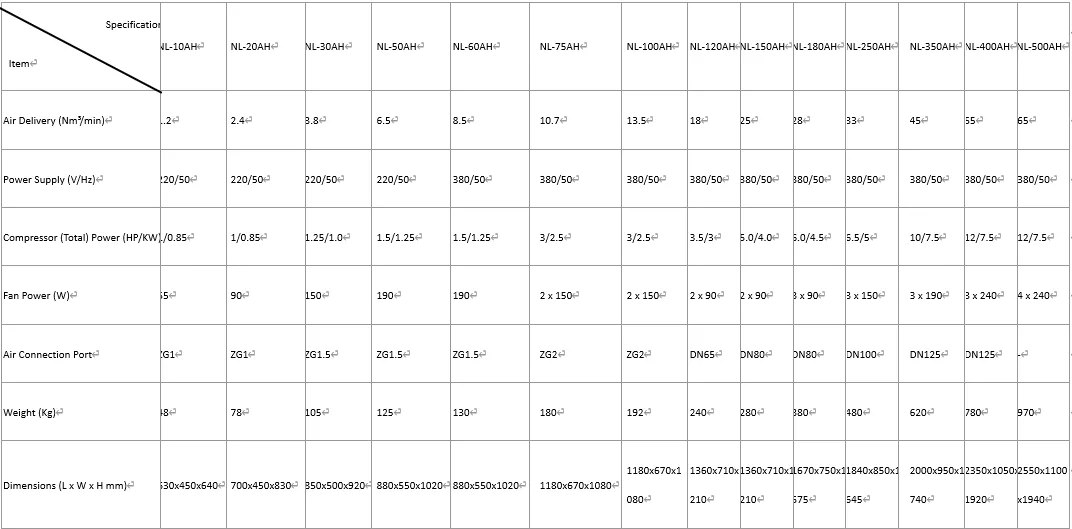

Parâmetros Técnicos

Temperatura de entrada: <80°C(45°C)	Queda de pressão: <0,03Mpa
Método de resfriamento: resfriamento a ar	Ponto de orvalho: 2~10℃
Pressão de entrada: 0,4-1,3Mpa	Refrigerante: R22/R134a/R410a

Fator de correção da temperatura de entrada
Temperatura de entrada (°C)	Tipo N padrão	25	30	35	40	41	42	45
Temperatura de entrada (°C)	Tipo H de alta temperatura	50	55	60	65	70	75	80
fator de correção A		1.15	1.10	1.05	1.00	0.97	0.93	0.85

Use fator de correção de pressão
Pressão operacional (MPa)	0.4	0.5	0.6	0.7	0.8	0.9	1.0
Fator de correção B	0.80	0.88	0.92	1.00	1.05	1.12	1.25

Fator de correção de temperatura ambiente
Temperatura ambiente (°C)	Tipo refrigerado a ar	25	30	32	35	38	40
Fator de correção C		1.20	1.15	1.10	1.05	1.00	0.90
Temperatura da água de resfriamento (°C)	Tipo refrigerado a água	30	32	34
Fator de correção C		1.00	0.97	0.94

Fator de correção do ponto de orvalho de pressão
Requisito de ponto de orvalho (°C)	0	2	5	7	10
Fator de correção D	0.90	1.00	1.10	1.15	1.20

A capacidade mínima de processamento necessária para selecionar um secador de ar refrigerado = Taxa de fluxo de entrada ÷ (A × B × C × D)

Por exemplo: A vazão de entrada é de 45 m³/min, a temperatura de entrada é de 65°C, a pressão operacional é de 1,0 MPa, a temperatura ambiente é de 40°C e o ponto de orvalho de pressão necessário é de 2°C. Selecione um secador de ar refrigerado de alta temperatura e resfriado a ar.

A capacidade mínima de processamento necessária para o secador de ar refrigerado selecionado = 45 m³/min ÷ (1,00 × 1,25 × 0,90 × 1,00) = 40 m³/min. Portanto, um secador de ar refrigerado com capacidade de processamento de pelo menos 40 m³/min deve ser selecionado. (O método de seleção para tipos refrigerados a água é o mesmo.)
