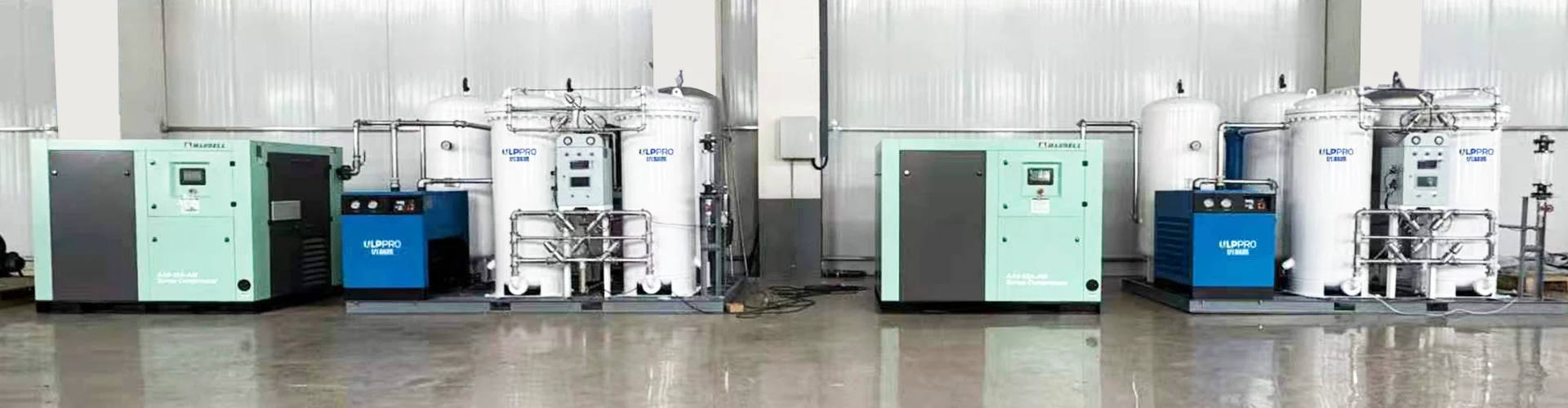

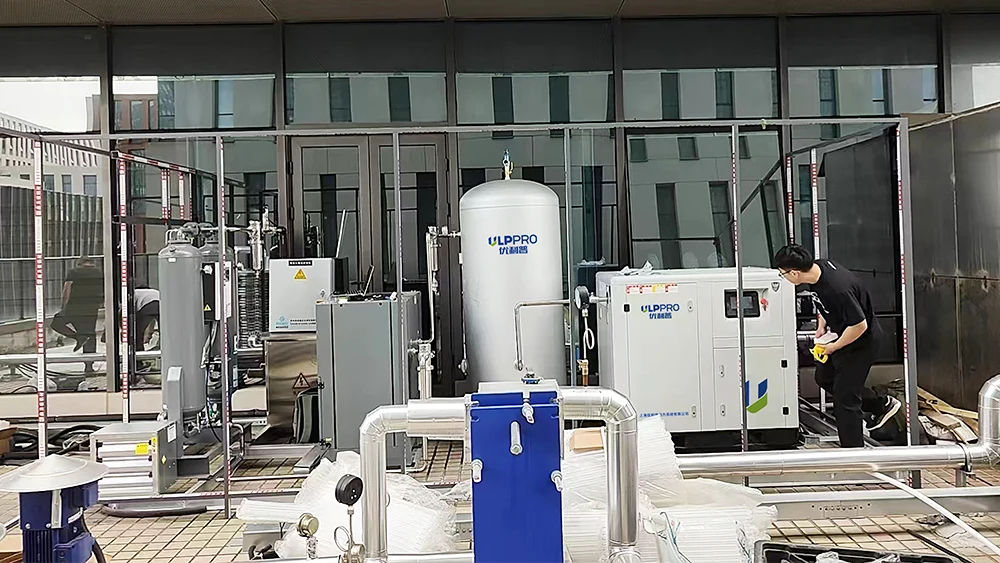

Gerador de nitrogênio por adsorção com oscilação de pressão (PSA)

Principais vantagens técnicas

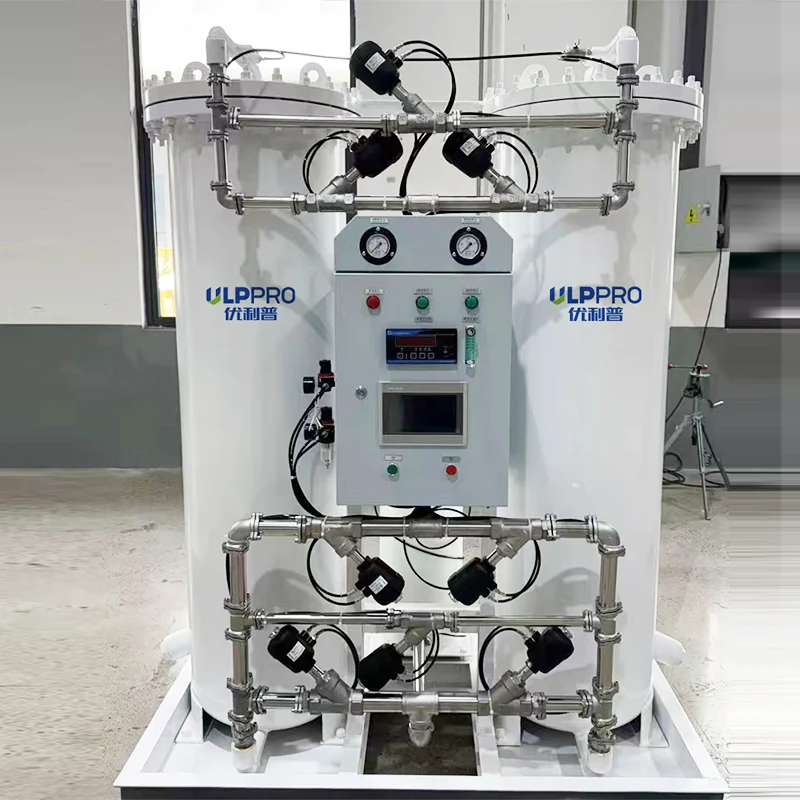

1. Alta eficiência sustentada e pureza de nitrogênio ajustável: A pureza do nitrogênio pode ser ajustada livremente entre 95% e 99,999% para atender aos exigentes requisitos de qualidade do gás de diferentes indústrias. O sistema adota um projeto de operação cíclica de torre dupla (A/B): enquanto uma torre adsorve e produz nitrogênio, a outra torre sofre dessorção e regeneração, garantindo uma produção ininterrupta de nitrogênio estável 24 horas por dia, 7 dias por semana.

2. Controle inteligente, operação autônoma: Equipado com um sistema de controle PLC de nível industrial e uma IHM com tela sensível ao toque intuitiva. A inicialização com um botão permite que o sistema monitore automaticamente a pressão, a pureza e o fluxo. Os recursos incluem ventilação automática de nitrogênio fora das especificações, alarmes de falha e proteção de intertravamento para garantir uma produção segura e sem preocupações. Sensores digitais de fluxo, sensores digitais de pressão e sensores de pureza fornecem reconhecimento preciso e em tempo real do status do sistema. Uma lógica de controle avançada de período variável (VP) ajusta de forma inteligente o ciclo operacional com base na carga de fluxo real, permitindo a operação em período variável.

3. Processo de enchimento avançado, vida útil ultralonga: Um processo exclusivo de enchimento de peneira molecular "tipo nevasca" garante uma distribuição uniforme e compacta da peneira, evitando efetivamente a pulverização causada pelo impacto do ar em alta velocidade. Combinada com uma estrutura de divisão de fluxo de precisão, a distribuição de gás é mais uniforme, prolongando significativamente a vida útil geral do equipamento. A peneira molecular central pode ser usada por mais de 8 a 10 anos.

4. Econômico e energeticamente eficiente, baixo custo operacional: Em comparação com a produção tradicional de nitrogênio líquido e nitrogênio criogênico, a tecnologia PSA está pronta para uso imediato, sem necessidade de pré-aquecimento, consumindo muito pouca energia. A matéria-prima é apenas o ar; apenas a eletricidade é necessária para gerar nitrogênio continuamente, resultando em um curto período de retorno.

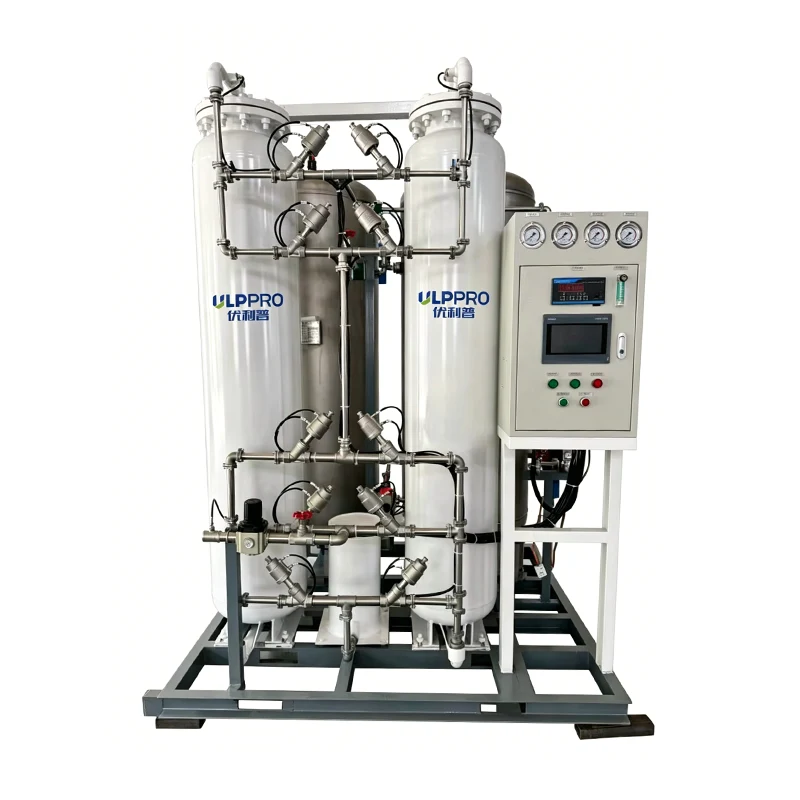

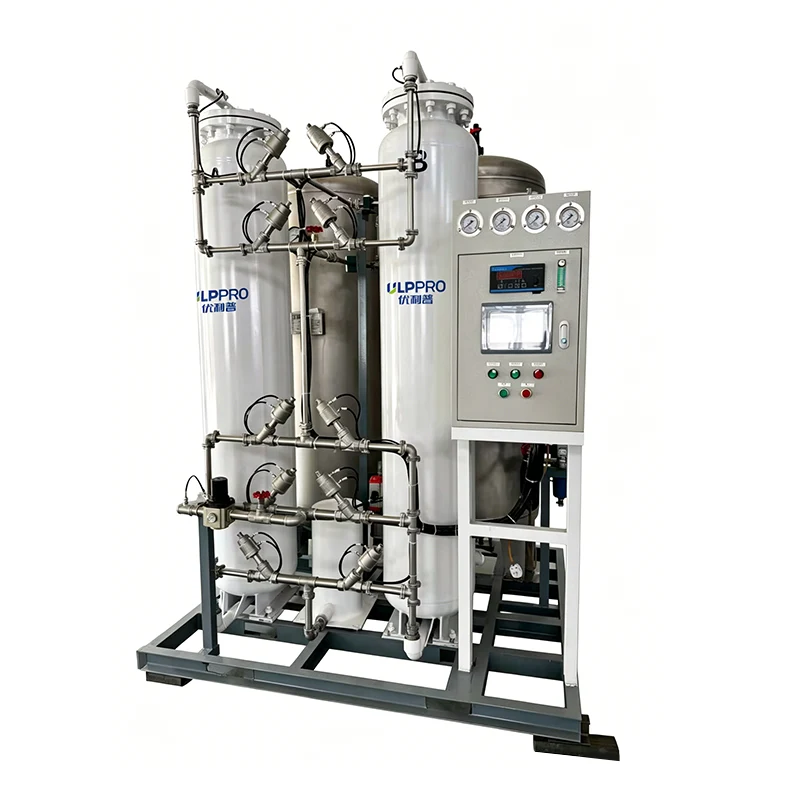

5. Design integrado, tamanho pequeno: A unidade apresenta um design de base modular e integrado, oferecendo uma estrutura compacta. A instalação completa e o comissionamento são concluídos antes da entrega; apenas é necessária conexão a tubulações e fonte de alimentação no local para colocá-lo em operação.

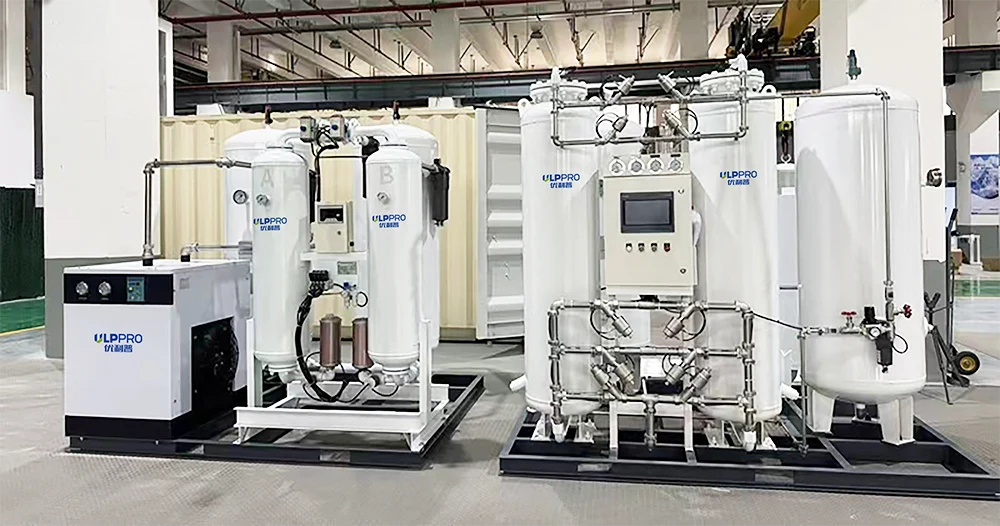

Breve Descrição do Fluxo de Processo Padrão do Sistema

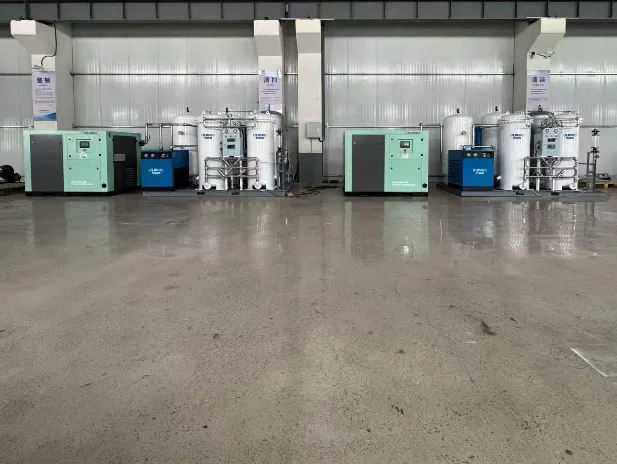

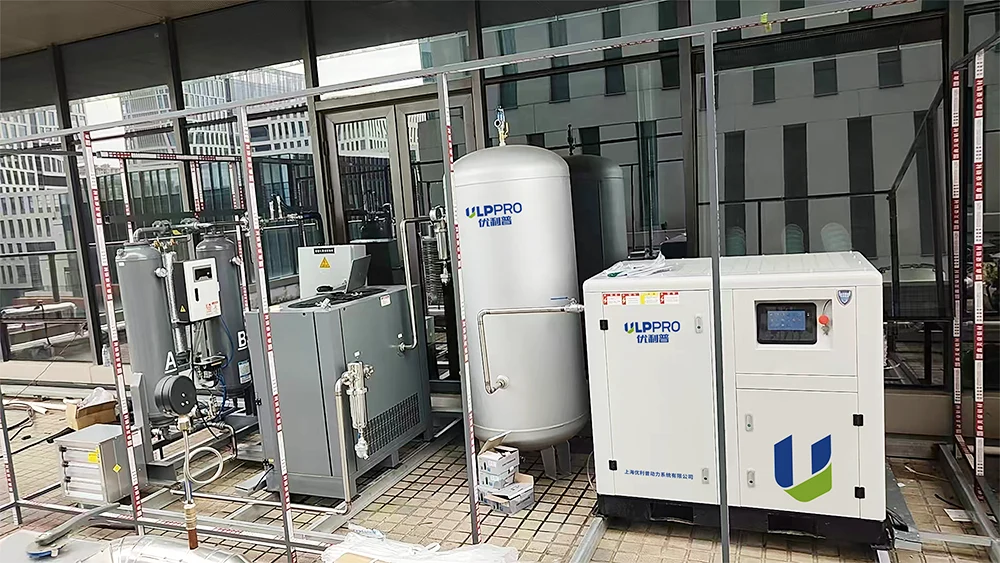

1. Sistema de alimentação de ar: Um compressor de ar de alta qualidade fornece ar bruto com fluxo e pressão estáveis.

2. Sistema de purificação de ar: A filtragem em cascata de vários estágios, incluindo um secador de ar refrigerado e filtros de precisão, remove completamente óleo, água, poeira e outras impurezas do ar, fornecendo gás de alimentação limpo e seco para as torres de adsorção.

3. Separação de adsorção com oscilação de pressão (PSA): O ar limpo entra nas torres de adsorção A/B preenchidas com peneira molecular de carbono (CMS) altamente seletiva. Com base na característica de que a taxa de adsorção e difusão do oxigênio na peneira molecular é muito mais rápida do que a do nitrogênio, o oxigênio é retido no leito de adsorção, enquanto o nitrogênio, como fase não adsorvida, flui para fora do topo da torre.

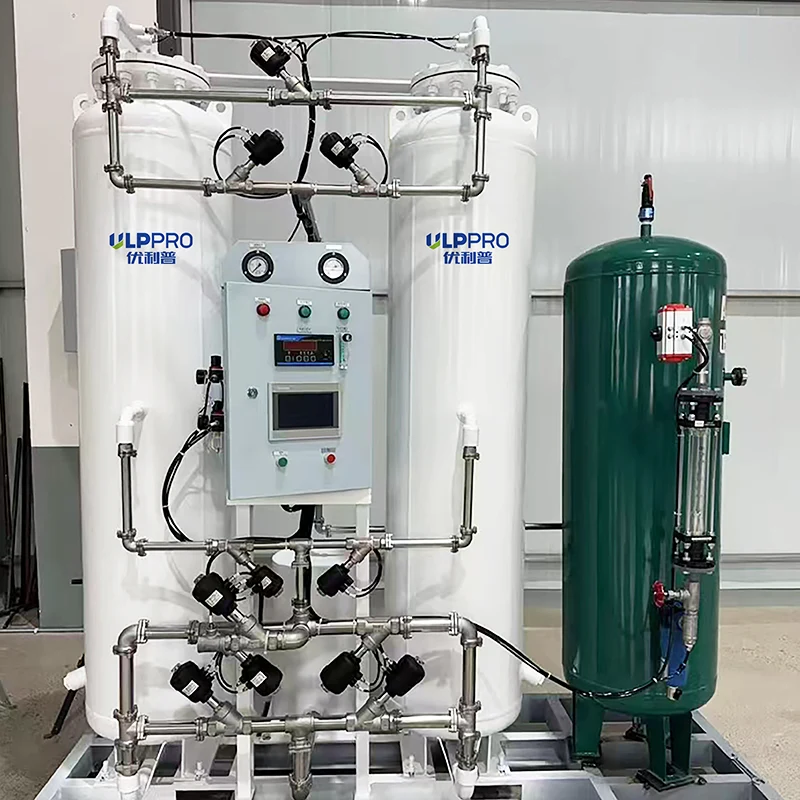

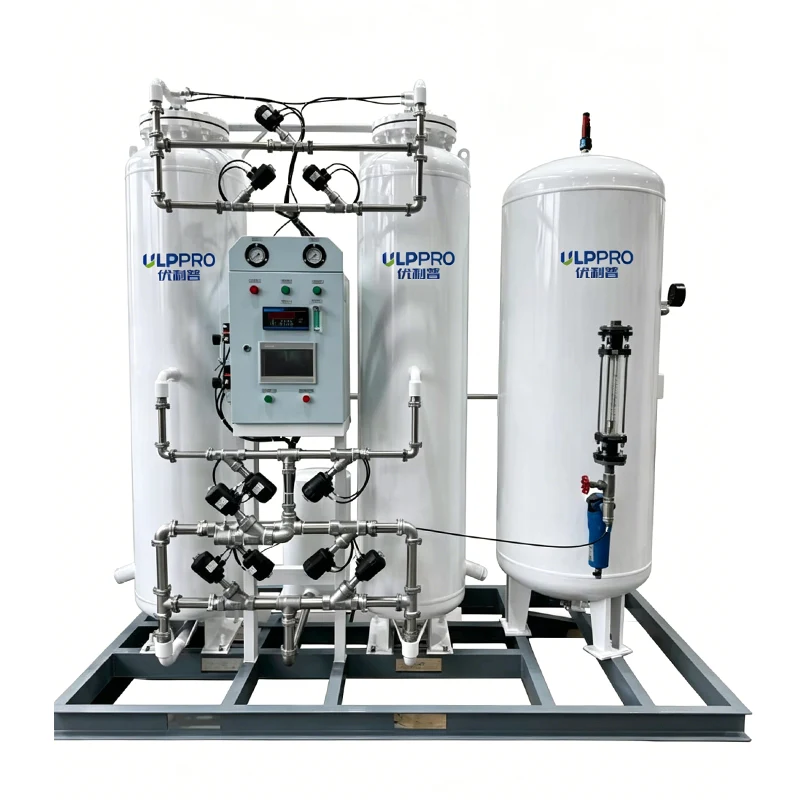

4. Buffer e armazenamento: O nitrogênio produzido entra em um tanque tampão de nitrogênio de alta capacidade para equilibrar a pressão do sistema e estabilizar a taxa de fluxo, após o qual é continuamente entregue ao ponto de ar de produção do usuário.
